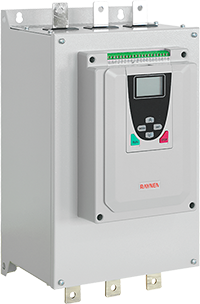

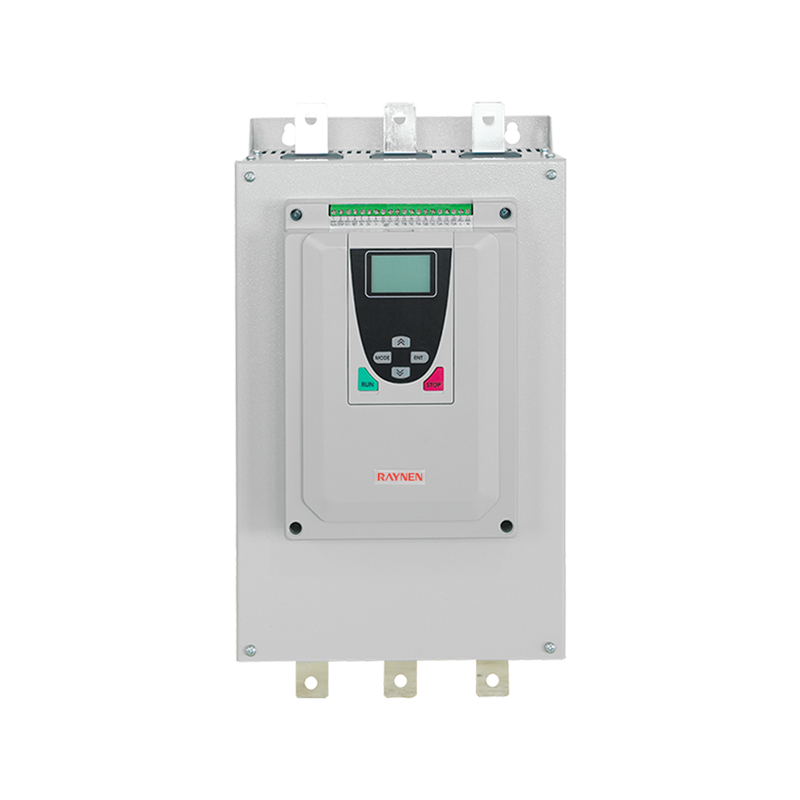

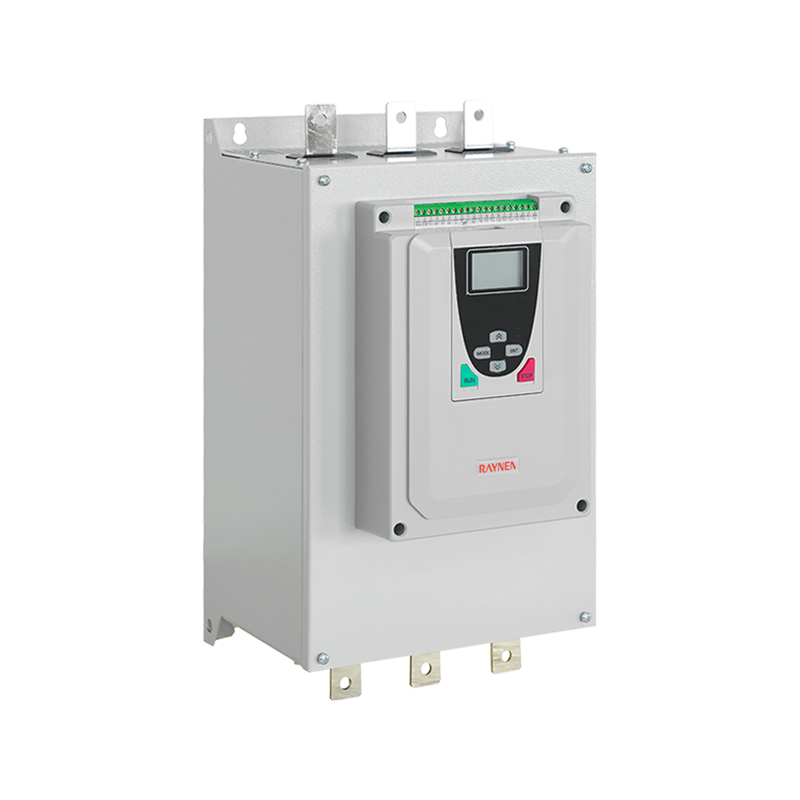

RSE-I 75-115kW Soft Starter

Parametric

Modelo

RSE-T3-75-I ~ RSE-T3-110-I

Uri ng bypass

Built-in na uri ng bypass

Boltahe

380v

Adaptive Motor Power (KW)

75/90/115

Na -rate na output kasalukuyang (a)

150/180/230

Mga Dimensyon (mm)

443*243*248

Laki ng Pag -install (mm)

392*180

Model (380V)

Adaptive Motor Power

(KW)

Lumabas ako (a)

Sukat

H*w*d (mm)

Laki ng Pag -install (mm)

H1*W1

Siwang

RSE-T3-7-I

7.5

15

342*200-208

299*145

M6

RSE-T3-11-I

11

23

RSE-T3-15-I

15

30

RSE-T3-18-I

18.5

37

RSE-T3-22-I

22

45

RSE-T3-30-I

30

60

RSE-T3-37-I

37

75

RSE-T3-45-I

45

90

RSE-T3-55-I

55

110

RSE-T3-75-I

75

150

443*243*248

392*180

M8

RSE-T3-90-I

90

180

RSE-T3-110-I

115

230

RSE-T3-132-I

132

264

670*280*248

588*230

M10

RSE-T3-160-I

160

320

RSE-T3-185-I

185

370

RSE-T3-200-I

200

400

RSE-T3-250-I

250

500

710*320*252

628*260

M10

RSE-T3-280-I

280

560

RSE-T3-320-I

320

640

Mga katangian ng elektrikal

Na -rate na supply ng kuryente

Single-phase 220VAC ± 15%, 50/60Hz

Na -rate na boltahe ng supply ng kuryente

Three-phase 380V ~ 480V (-10%~ 15%)

Rated na dalas ng supply ng kuryente

50Hz o 60Hz

Bilang ng mga kinokontrol na phase

3

Naaangkop na motor

Squirrel cage three-phase induction motor/asynchronous motor

Simula ng dalas

Nakasalalay sa mga kondisyon ng pag -load. Inirerekomenda na magsimula at huminto ng hindi hihigit sa 10 beses bawat oras sa ilalim ng normal na mga kondisyon at 6 beses bawat oras sa ilalim ng mabibigat na pag -load

Panimulang mode

Boltahe Ramp, Kasalukuyang Ramp, Kasalukuyang Limitasyon, Inching, Boltahe Ramp Kasalukuyang Limitasyon, Biglang Jump Voltage Ramp

Itigil ang mode

Libreng paghinto, malambot na paghinto

Pag -andar ng Proteksyon

Ang proteksyon sa pagkawala ng phase, overcurrent protection, overload protection, kasalukuyang proteksyon ng kawalan ng timbang, overheating proteksyon, simulan ang proteksyon ng oras, undervoltage/overvoltage protection, magsimula sa proteksyon ng dalas, mataas na kasalukuyang proteksyon, proteksyon ng thyristor breakdown, proteksyon ng power reverse sequence, proteksyon ng error sa wiring, atbp.

Mga katangian ng kapaligiran

Temperatura ng pagpapatakbo

-10 ℃ ~ 40 ℃ (40 ℃ ~ 60 ℃ kailangang bawasan ang kapasidad)

Temperatura ng imbakan

-25 ℃ ~ 70 ℃

Kamag -anak na kahalumigmigan

95% walang kondensasyon o pagtulo

Taas

Sa ibaba ng 1000m (1000 ~ 3000m ay kailangang bawasan ang kapasidad)

Paraan ng Paglamig

55kw at sa ibaba: natural na paglamig; 75kw at sa itaas: sapilitang paglamig ng hangin

Paraan ng pag -install

Naka-mount sa dingding

Iba pa

Walang nasusunog, paputok, o kinakaing unti -unting gas, walang conductive dust o metal powder

Mga Pamantayan at Sertipikasyon

Mga Pamantayan sa Pagpapatupad

GB/T14048.6

Sertipikasyon

CCC $
