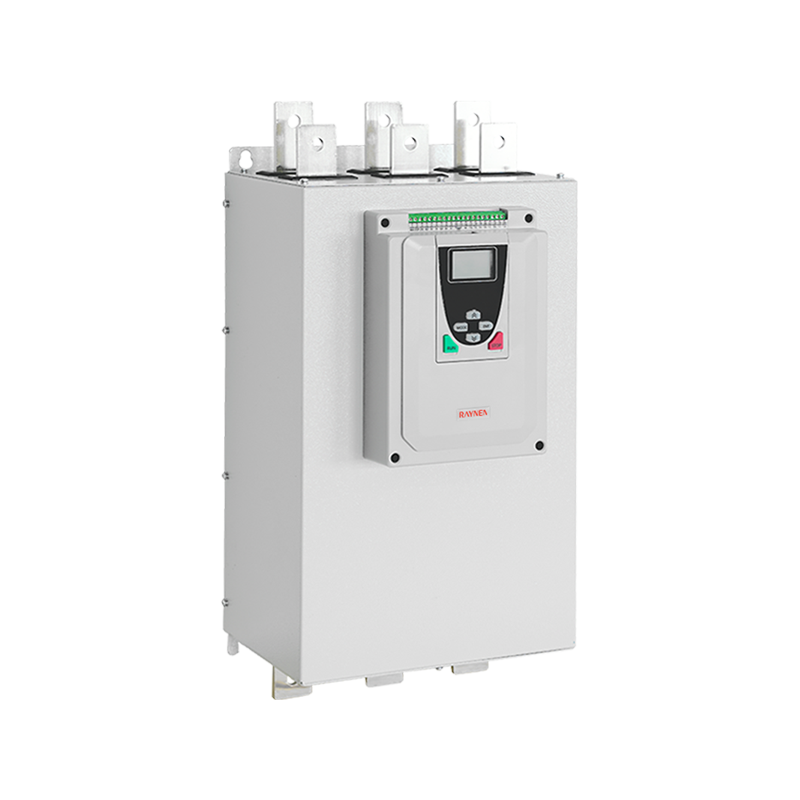

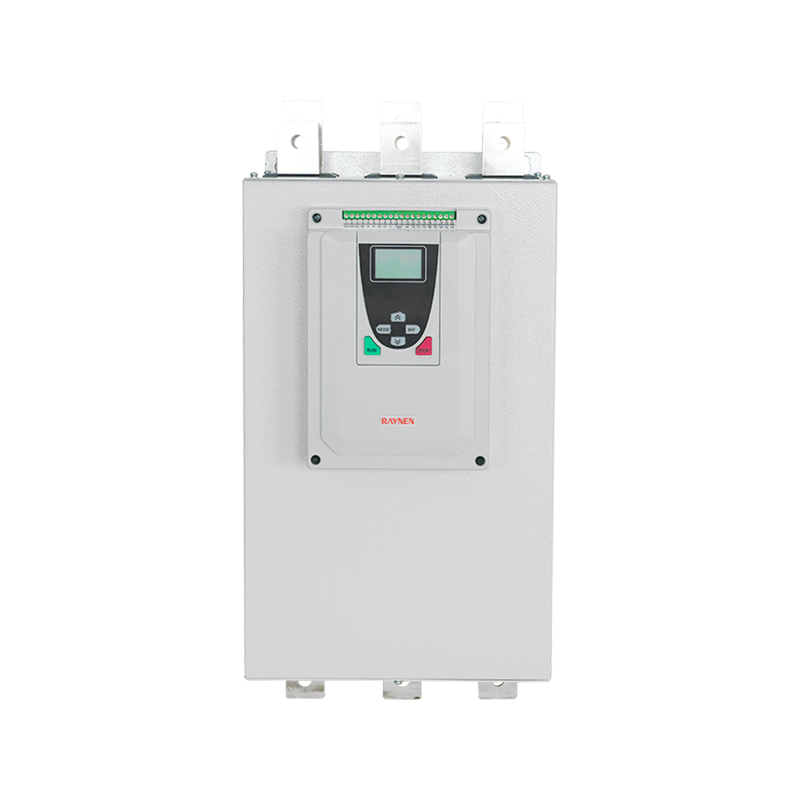

250-320kW RSE Series Intelligent Soft Starter na may mababang pagkonsumo ng enerhiya

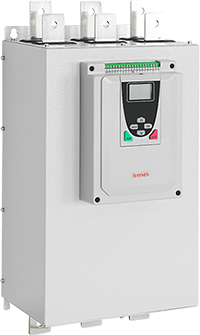

RSE 250-320kw Soft Starter

Ang RSE Series Intelligent Soft Starter ay nagpatibay ng panlabas na bypass, direktang koneksyon, madaling pagpapanatili, maliit na sukat at mababang gastos. Pagkatapos magsimula, lumipat ito sa bypass contactor na may mababang pagkonsumo ng enerhiya. Mayroon itong proteksiyon na coating control board at kumpletong pag -andar ng proteksyon sa motor.

Kumuha ng isang quote I -download

PreV：RSE 400-500kW Soft Starter Susunod：RSE 75-115kW Soft Starter

Parameter
Makipag -ugnay sa amin

Buod ng Produkto

Mga pagtutukoy

	Parametric
	Modelo	RSE-T3-250-E ~ RSE-T3-320-E
	Uri ng bypass	Panlabas na uri ng bypass
	Boltahe	380v
	Adaptive Motor Power (KW)	250/280/320
	Na -rate na output kasalukuyang (a)	500/560/640
	Mga Dimensyon (mm)	604292258
	Laki ng Pag -install (mm)	503*247

Mga Tampok ng Produkto

Natitirang kalidad		Remote Control
• Ang lahat ng mga tagapagpahiwatig ng pagganap ay maingat na dinisenyo at mahigpit na nasubok • Lahat ng proteksyon sa antas • Madaling i -install at isama sa control system • Pinapanatili nito ang panimulang pagganap sa ilalim ng anumang mga kundisyon • Napakahusay na pagganap ng pagiging tugma ng electromagnetic		• Ang pagpapaandar ng komunikasyon ay ginagamit para sa remote control, pagsubaybay at pag -aayos ng mga pag -andar • Sa pamamagitan ng standard na interface ng RS485, maaari kang kumonekta sa PC at PLC • Ang data ng function code ng maraming malambot na starter ay maaaring isulat at maiimbak nang sabay -sabay
Bypass contactor, bawasan ang pagkawala		Maginhawang keypad
• Sa pagtatapos ng pagsisimula, nagsisimula ang contactor ng bypass • Ang init sa loob ng starter ay nabawasan at ang pagkawala ay nabawasan • Lahat ng protektahan ang mga pag-andar ay panatilihing epektibo (over-heat, over-load, un-der-load, atbp.)		• Gumamit ng simple at madaling gamitin na patakbuhin ang keypad upang ayusin ang data ng motor • Ginagawang madali ng keypad ng Ingles ang operasyon • Maaaring matanggal ang Keypad
Mababang disenyo ng pagkawala		Mas maginhawa Disenyo
Ang RDS ay maaaring patuloy na mapabuti ang kondisyon ng operating ng motor throuogh ang mga sumusunod na paraan: • Ang adaptive na malambot na teknolohiyang panimulang kontrol ay pinagtibay upang matiyak na ang curve ng bilis ng motor ay makinis at tuluy -tuloy at monotonically tumataas sa anumang estado, nang walang bilis ng inflection point • Binabawasan ang mga stress sa mekanikal at haydroliko • Bawasan ang pag -load ng sistema ng pamamahagi ng kuryente (boltahe ng boltahe, overcurrent) • Bawasan ang pagkawala ng enerhiya at pagtaas ng temperatura at iba pa		• RS485 、 Komunikasyon ng Modbus • Mataas na mga kable, madaling kumonekta
		Naaangkop na kapangyarihan
		• Mag -apply para sa malawak na saklaw ng suplay ng kuryente ng mga generator • ± 15%na pagbabagu -bago ng boltahe

Ang tuwid na koneksyon ay pinapasimple ang mga kable

Mga kable at mga terminal

Model Nomenclature $

Talahanayan ng pagpili

Model (380V)	Adaptive Motor Power (KW)	Lumabas ako (a)	Sukat Hwd (mm)	Laki ng Pag -install (mm)
Model (380V)	Adaptive Motor Power (KW)	Lumabas ako (a)	Sukat Hwd (mm)	H1*W1	Siwang
RSE-T3-7-E	7.5	15	296170169	265*155	M6
RSE-T3-11-E	11	23
RSE-T3-15-E	15	30
RSE-T3-18-E	18.5	37
RSE-T3-22-E	22	45
RSE-T3-30-E	30	60
RSE-T3-37-E	37	75
RSE-T3-45-E	45	90
RSE-T3-55-E	55	110
RSE-T3-75-E	75	150	378192227	308*150	M8
RSE-T3-90-E	90	180
RSE-T3-110-E	115	230
RSE-T3-132-E	132	264	558264260	458*220	M10
RSE-T3-160-E	160	320
RSE-T3-185-E	185	370
RSE-T3-200-E	200	400
RSE-T3-250-E	250	500	604292258	503*247	M10
RSE-T3-280-E	280	560
RSE-T3-320-E	320	640
RSE-T3-400-E	400	800	675410228	536*340	M10
RSE-T3-450-E	450	900
RSE-T3-500-E	500	1000

Pagganap at pagsasaayos

Mga katangian ng elektrikal
Na -rate na boltahe ng operating	Three-phase 380V ± 15%
Na -rate na dalas ng operating	50Hz o 60Hz (mangyaring tukuyin bago mag -order)
Bilang ng mga kinokontrol na phase	3
Naaangkop na motor	Mouse-cage three-phase induction motor/asynchronous motor
Simula ng dalas	Depende sa pag -load, inirerekomenda na magsimula at huminto ng hindi hihigit sa 10 beses bawat oras sa ilalim ng normal na mga kondisyon, at 6 beses sa ilalim ng mabibigat na pag -load
Paraan ng pagsisimula	Boltahe Ramp, Kasalukuyang Ramp, Kasalukuyang Limitasyon, Inching, Boltahe Ramp Kasalukuyang Limitasyon, Biglang Jump Voltage Ramp
STOP Paraan	Libreng paghinto, malambot na paghinto
Pag -andar ng Proteksyon	Proteksyon ng pagkawala ng phase, overcurrent protection, overload protection, kasalukuyang proteksyon ng kawalan ng timbang, sobrang pag -init ng proteksyon, simulan ang proteksyon ng oras, atbp.

Mga katangian ng kapaligiran
Temperatura ng pagpapatakbo	-10 ℃ ~ 40 ℃ (40 ℃ ~ 60 ℃ kailangang bawasan ang kapasidad)
Temperatura ng imbakan	-25 ℃ ~ 70 ℃
Kamag -anak na kahalumigmigan	95% walang kondensasyon o pagtulo
Taas	Sa ibaba ng 1000m (1000 ~ 3000m ay kailangang bawasan ang kapasidad)
Paraan ng Paglamig	Likas na paglamig ng hangin
Paraan ng pag -install	Naka-mount sa dingding
Iba pa	Walang nasusunog, paputok, kinakaing unti -unting gas, walang conductive dust o metal powder

Mga Pamantayan at Sertipikasyon
Mga Pamantayan sa Pagpapatupad	GB/T14048.6
Sertipikasyon	CCC

Mga katangian ng control circuit
Bypass -01, 02	01, 02 Magsimula at malapit pagkatapos makumpleto upang makontrol ang contactor ng bypass. (Tsart)
Patakbuhin ang output -03, 04, 05	03, 04, 05 ang lahat ng mga programmable relay output, at ang oras ng pagkaantala ay itatakda ng code F4. Ang output function ay itatakda ng code FE, at ito ay sarado kapag ang output ay may bisa.
Fault Output -06, 07, 08	06, 07, 08 ay mga programmable fault relay output, sila ay sarado kapag naganap ang isang kasalanan o ang kapangyarihan ay naka -off, at mabubuksan sila kapag ang kapangyarihan ay nasa.
Analog output -09, 10	09, 10 ay maaaring masukat ang kasalukuyang impormasyon na nagbabago sa pag -load. 400% output 4 ~ 20mA na halaga ng pagkakalibrate, formula ng pagkalkula: d = 400/16 (1x-4). Ang LX ay ang aktwal na halaga ng pagsukat (MA). Kasalukuyang motor (%).
Agarang paghinto ng pag -input -11	11 at ang karaniwang pagkakakonekta ay titigil kaagad sa motor (o ikonekta ang iba pang mga normal na puntos ng pagsasara sa serye.
Soft stop input -12	12 At ang karaniwang pagkakakonekta ay gagawing malambot ang motor (o libreng paghinto)
Simulan ang pag -type -13	13 At ang karaniwang pagsasara ay gagawing tumakbo ang motor
Karaniwan -14, 15	Karaniwan terminal for input signal
RS485 -16, 17, 18	RS485 Terminal ng Komunikasyon, Ikonekta ang Maramihang Mga Sobrang Mga Starters 16 ay Komunikasyon, Saligan
Pe -19	Grounding Terminal $
