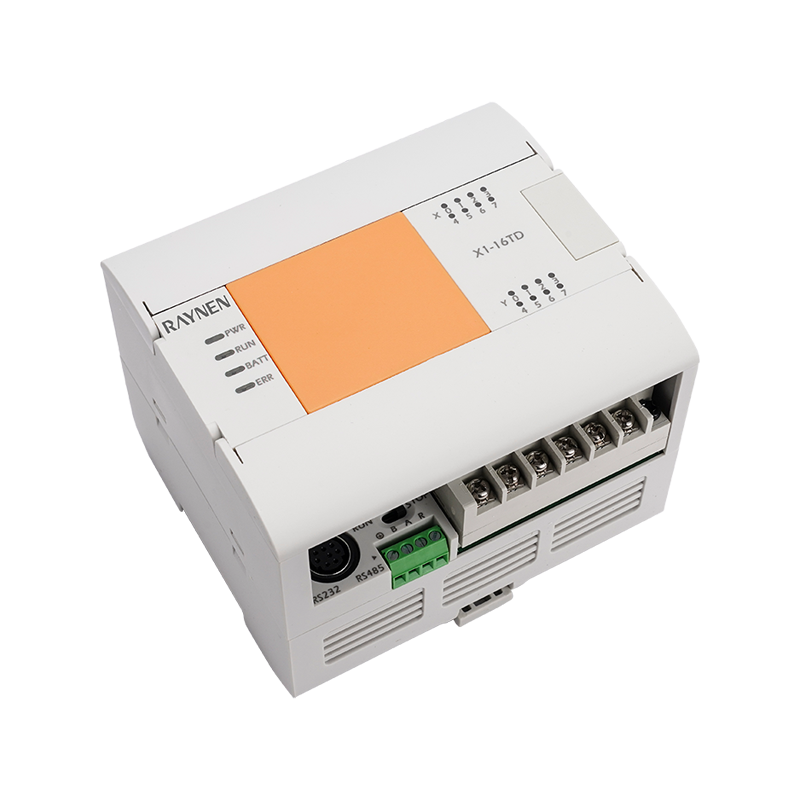

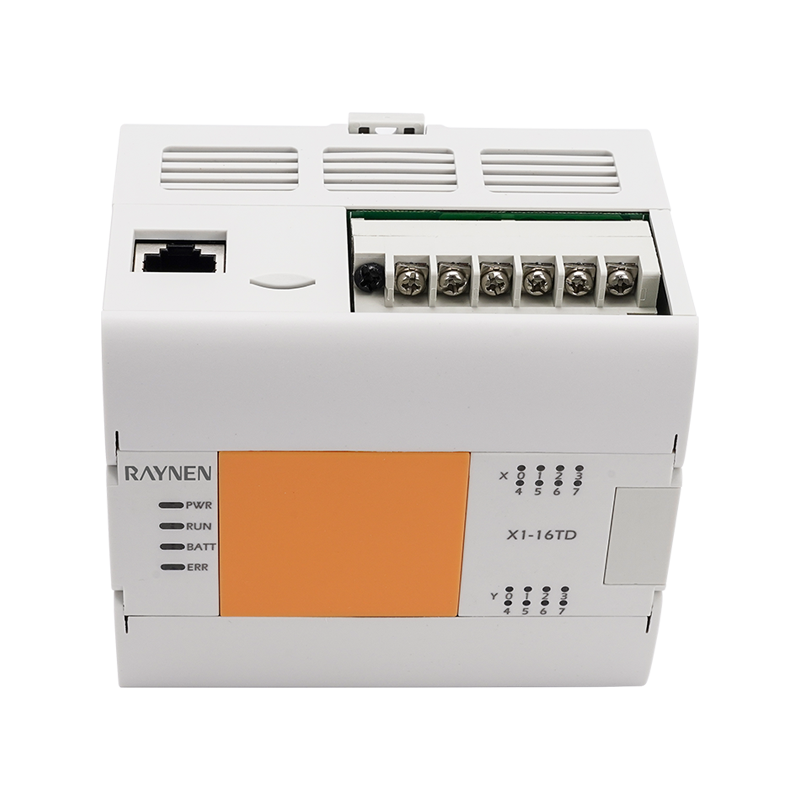

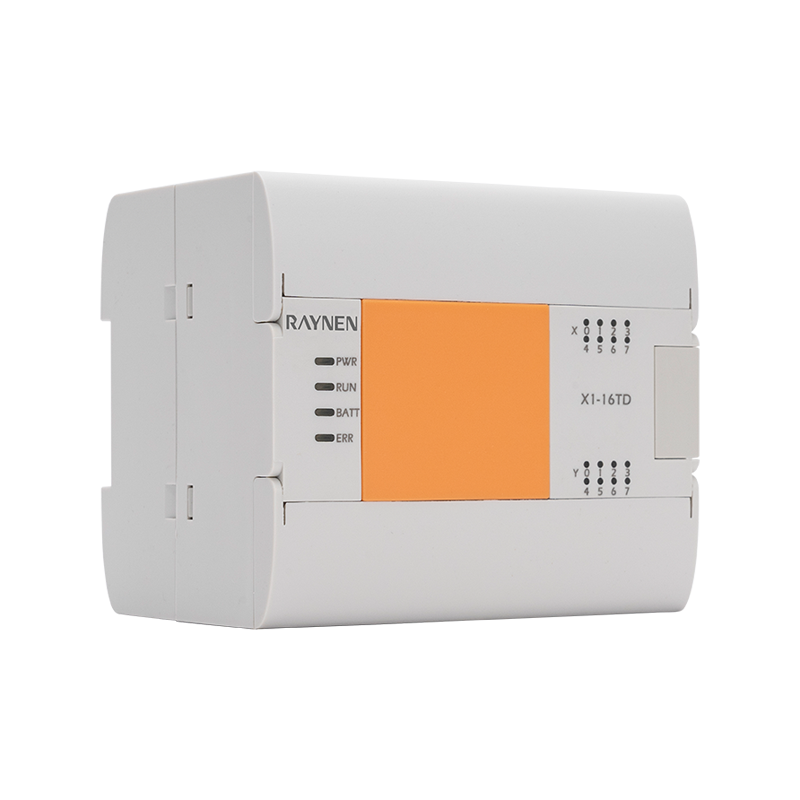

X1 Economical Programmable Logic Controller

• Sa mga simpleng pag-andar ng kontrol sa paggalaw tulad ng output ng pulso at pagbibilang ng high-speed

• Sa pagbibilang ng high-speed, 3-axis 100kHz high-speed pulse output at iba pang mga function ng control control (opsyonal)

• Real-time na orasan, Power-off data permanenteng imbakan

• Sinusuportahan ang isang board ng BD

Interface

Input/output

BD Board

Pinagsamang Network Port RS232/485

2-channel high-speed counter

2-axis 60k high-speed pulse

3-axis 100kHz high-speed pulse (opsyonal)

Suportahan ang 1 BD Board

Item

Mga pagtutukoy ng kapangyarihan

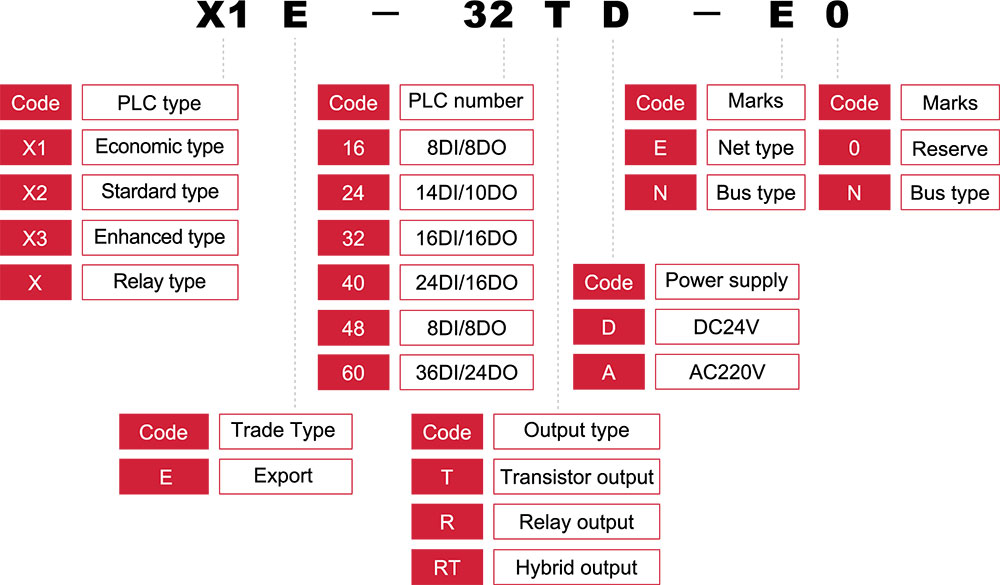

X1e-16td

X1e-24td

X1e-32td

X1e-40td

X1e-60td

Pagkonsumo ng kuryente

6w

7w

8w

9w

11w

Boltahe ng supply ng kuryente

DC24V

Boltahe ng supply ng kuryente range

DC20.4 ~ 28.8V

Pinapayagan agad

oras ng pagkabigo ng kuryente

Para sa lumilipas na mga outage ng kuryente sa ibaba 5ms, magpapatuloy ang operasyon

Power supply fuse

60v 2a

Surge kasalukuyang

12a, 0.5ms sa ibaba/28.8V dc

DC24V Power Supply

Sa ibaba 300mA

Temperatura ng kapaligiran sa pagtatrabaho

-10 ℃ ~ 60 ℃ (pahalang na pag -install), -10 ℃ ~ 50 ° ℃ (vertical na pag -install)

Temperatura ng kapaligiran sa transportasyon

-20 ℃ ~ 80 ° C.

Nakapaligid na kamag -anak na kahalumigmigan

5 ~ 95%, non-condensing (R H level 2, sumunod sa LEC61131-2)

Antas ng proteksyon

IP20

Pagkakataon ng Electromagnetic

Ang pagsugpo sa ingay, conformlec61000-6-2

Antas ng mekanikal (panginginig ng boses)

IEC60068, Part2-6/10UP58Hz

Mapagbigyan ng boltahe

AC1.5KV 1 min, sa pagitan ng bawat terminal at sa ground terminal

AC500V 1 min, sa pagitan ng bawat terminal at sa ground terminal

Paglaban sa pagkakabukod

Matapos masukat sa isang metro ng paglaban sa pagkakabukod ng DC500V, ito ay higit sa 5MΩ sa pagitan ng bawat terminal at sa ground terminal

Grounding

Type D grounding (grounding resistance: mas mababa sa 100Ω), huwag payagan ang karaniwang saligan na may malakas na kasalukuyang sistema

Kapaligiran sa paggamit

Walang kinakaing unti -unti, nasusunog na gas, conductive dust (alikabok) ay hindi seryoso

Paggamit ng taas

2000m sa ibaba (hindi maaaring magamit sa kapaligiran ng presyon hanggang sa itaas ng presyon ng atmospera, kung hindi man ito maaaring mangyari)

Item

Mga pagtutukoy ng kapangyarihan

X1e-16td

X1e-24td

X1e-32td

X1e-40td

X1e-60td

Numero ng pag -input

8

14

16

24

36

Mataas na bilis ng numero

signal phase 60kHz (2 way) ab phase 30kHz (1 way)

Uri ng Pag -connect ng Input

Naaalis na terminal block (M3 screw)

Uri ng input

Uri ng paglubog/uri ng mapagkukunan

Boltahe ng signal ng input

DC Power: DC20.4V ~ 28.8V

Impedance ng input

X0-x2

2.4k

X3 sa itaas

5.6k

Sa input inductance kasalukuyang

X0-x2

5mA sa itaas

X3 sa itaas

2.4ma sa itaas

Off input inductance kasalukuyang

1MA sa ibaba

Oras ng pagtugon sa input

Hindi hihigit sa 4.5ms

Form ng signal ng input

Walang input ng contact ng boltahe

Sink input: NPN open-collector transistor

Input loop paghihiwalay

Pinagmulan ng input: PNP open-collector transistor

Ang paghihiwalay ng Optocoupler

Pagpapakita ng mga aksyon sa pag -input

Ang LED sa panel ay nag -iilaw kapag ang Optocoupler ay hinihimok

Item

Mga pagtutukoy ng kapangyarihan

X1e-16td

X1e-24td

X1e-32td

X1e-40td

X1e-60td

Numero ng output

8

10

16

20

24

Dalas ng pulso (max)

Single Terminal 2 Shaft 60kHz

Uri ng Pagkonekta ng Output

Naaalis na terminal block (M3 screw)

Uri ng output

Transistor/output ng alisan ng tubig

Panlabas na Power Supply

DC5 ~ 30V

Max load

Resistive load

0.5a/solong punto; 0.8a/4 point

Inductive load

12W/DC24V

Pag -load ng lampara

Mataas na bilis: 2W/DC24V, Karaniwan: 5W/DC24V

Kalagitnaan ng pag -load

5ma (dc5 ~ 24v)

Buksan ang kasalukuyang pagtagas

0.1ma sa ibaba/DC30V

On-Resistance

Mataas na bilis ng punto 0.3Ω karaniwang halaga (max 0.6Ω)

Oras ng pagtugon

Off → On

Mataas na bilis: 10us sa ibaba/10mA sa itaas (DC5 ~ 24V)

Karaniwan: 0.2ms sa ibaba/200MaBove (DC24V)

Sa → off

Mataas na bilis: 10us sa ibaba/10mA sa itaas (DC5 ~ 24V)

Karaniwan: 0.2msbelow/200maabove (DC24V)

Paghiwalay ng loop

Ang paghihiwalay ng Optocoupler

Pagpapakita ng mga aksyon sa output

Ang LED sa panel ay nag -iilaw kapag ang Optocoupler ay hinihimok

Distansya ng paghahatid ng mask

500m (karaniwang output)

Unmasked distansya ng paghahatid

150m (karaniwang output)

Item

Pagganap

Mode ng Operational Control

Paraan ng paulit -ulit na pagpapatupad ng mga nai -save na programa (dedikadong LSL) na may nakakaabala na pag -andar

Mode ng control/output control

Mode ng pagproseso ng batch (kapag nagpapatupad ng pagtuturo sa pagtatapos), pag -input at pag -refresh ng pag -refresh ng tagubilin, pag -andar ng pulso capture

Wika ng programming

Relay Symbol Mode Step Ladder Mode (maaaring kinakatawan ng SFC)

Real-time na orasan

Pag -andar ng orasan

Build-in 2000-2099, ang taunang error ay hindi hihigit sa 5 minuto/25 ° C

Memorya ng programa

Max Memory Kapasidad

32000 Hakbang ay maaaring itakda ng mga parameter, sumulat ng mga komento at mga rehistro ng file sa memorya ng programa

Built-in na kapasidad/modelo ng memorya

32000 Hakbang/memorya ng RAM, protektado ang password

Sumulat ng function sa pagtakbo

Hindi

Uri ng pagtuturo

Pangunahing pagtuturo

27Type ng sunud -sunod na mga tagubilin sa control, 2Type ng mga tagubilin sa hagdan ng hagdan

Pagtuturo ng Application

218 Uri ng 497 Uri

Aritmetika

bilis ng pagproseso

Pangunahing utos

0.065μs/pagtuturo

Numero ng input/output

Bilang ng mga puntos ng pag -input para sa

Pinalawak na paggamit

256 point

Ang kabuuang mga puntos ng input at output ay hindi lalampas sa 256 puntos

Bilang ng mga puntos ng output para sa

Pinalawak na paggamit

256 point

Input-output relay

Input relay

256 point

Input at output kabuuang 256 puntos

Output relay

256 point

Auxiliary relay

Karaniwan

M0 ~ M7679

7680 point

Karaniwan/retention Settings can be changed through parameters

Pagpapanatili

M500 ~ M1023

524 point

Estado

Karaniwan

S0 ~ S4095

4096 point

Karaniwan/retention Settings can be changed through parameters

Pagpapanatili

S500 ~ S999

500 point

Karaniwan/retention Settings can be changed through parameters

Timer

100ms type

T0 ~ T199

200 point

0.1 ~ 3276.7S

Uri ng 10ms

T200 ~ T245

46 point

0.01 ~ 327.67S

1ms pinagsama -samang uri

T246 ~ T249

4 point

0.001 ~ 32.767S

100ms pinagsama -samang uri

T250 ~ T255

6 point

0.1 ~ 3276.7S

1ms type

T256 ~ T511

256 point

Counter

Pangkalahatang Pagtaas

C0 ~ C99

100 point

0.001 ~ 32.767S

(16-bit) [mababago]

Karaniwan/retention Settings can be changed through parameters

Pagpapanatili increasing (16-bit)

[mababago]

C100 ~ C199

100 point

Karaniwan duplexing

C200 ~ C219

20 point

Karaniwan/retention Settings can be changed through parameters

(32 bit) [mababago]

Pagpapanatili duplexing (32 bit)

[mababago]

C220 ~ C255

36 point

Magrehistro ang data

Karaniwan

D0 ~ D7999

8000 point

Karaniwan/retention Settings can be changed through parameters

Pagpapanatili

D200 ~ 511

312 point

Pagrehistro ng pagpapalawak

Pangunahing kontrol

P0 ~ P1023

1024 point

CJ Command 、 Ginamit ang Call Command

Ponter

Pangunahing kontrol

Hindi ~ n7

8 point

Ginamit ang utos ng MC

Pugad

Pangunahing kontrol

16 bit

-32,768 ~ 32,767

Estado

10 decimal number (k)

32 bit

-2,147,483,648 ~ 2,147,483,647

16 Hexadecimal Number (H)

16 bit

0 ~ ffff

32 bit

0 ~ ffffFFFF

Tunay na numero (e)

32 bit

-3.40 × 10-38 ~ -1.17 × 10-38, 1.17 × 10-38 ~ 3.40x1038

String ng character ("")

Character string

Tukuyin ang mga character sa "" "". maximum ng 32 half-corner character ay maaaring magamit sa isang pare-pareho sa isang tagubilin

Input

Pamamahagi

Solong phase solong counter

AB Phase Counter

C235

C236

C237

C243

C244

C251

C252

X0

U/D.....

U/D.....

A

A

X1

U/D.....

R

B

B

X2

U/D.....

U/D.....

R

X3

R
