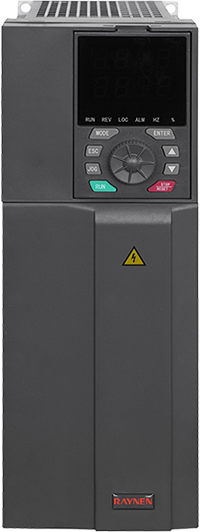

Buod ng Produkto
Sense at pagiging simple

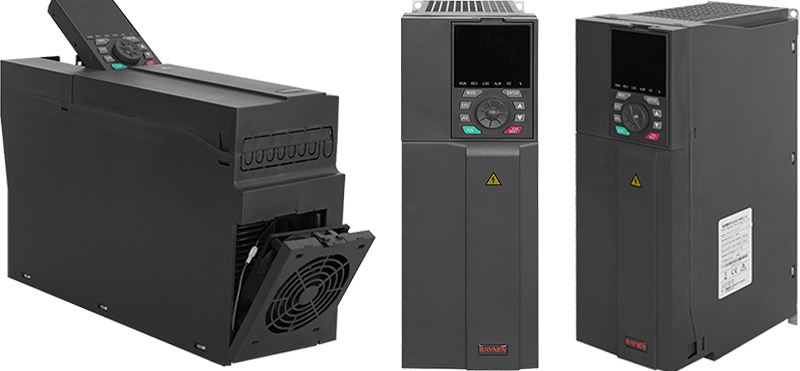

| | Sinusuportahan ng panlabas na keyboard ang dobleng linya | | Apat na Layer Circuit Board Design, tatlong beses ng Protective Paint Spraying |
| | Ganap na awtomatikong natapos na pagsubok ng produkto na may pag -load | | Ang dobleng CPU ay ginagawang mas matatag |
| | Diretso at malawak na ibabaw ng ngipin ng pag-iwas ng init, nagtatrabaho sa mataas na temperatura | | Pag -iipon sa mataas na temperatura na 60 degree para sa 48 oras |
| Parametric | ||
 | Modelo | RVE32-T3-11G/15P ~ RVE32-T3-15G/18P |
| Boltahe | 380v | |
| P Rated (KW) | 11/15/18 | |
| Na -rate na Input Kasalukuyang (a) | 36.6/40/47 | |
| Na -rate na output kasalukuyang (a) | 25/32/38 | |
| Mga Dimensyon (mm) | 353*120*222 | |
| Laki ng Pag -install (mm) | 341*108 | |

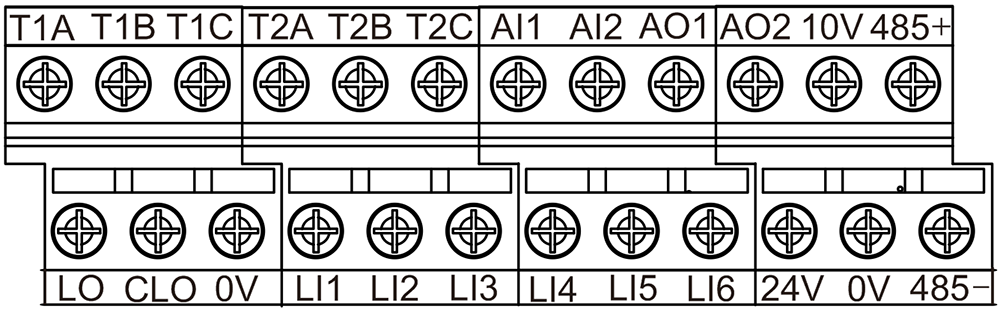

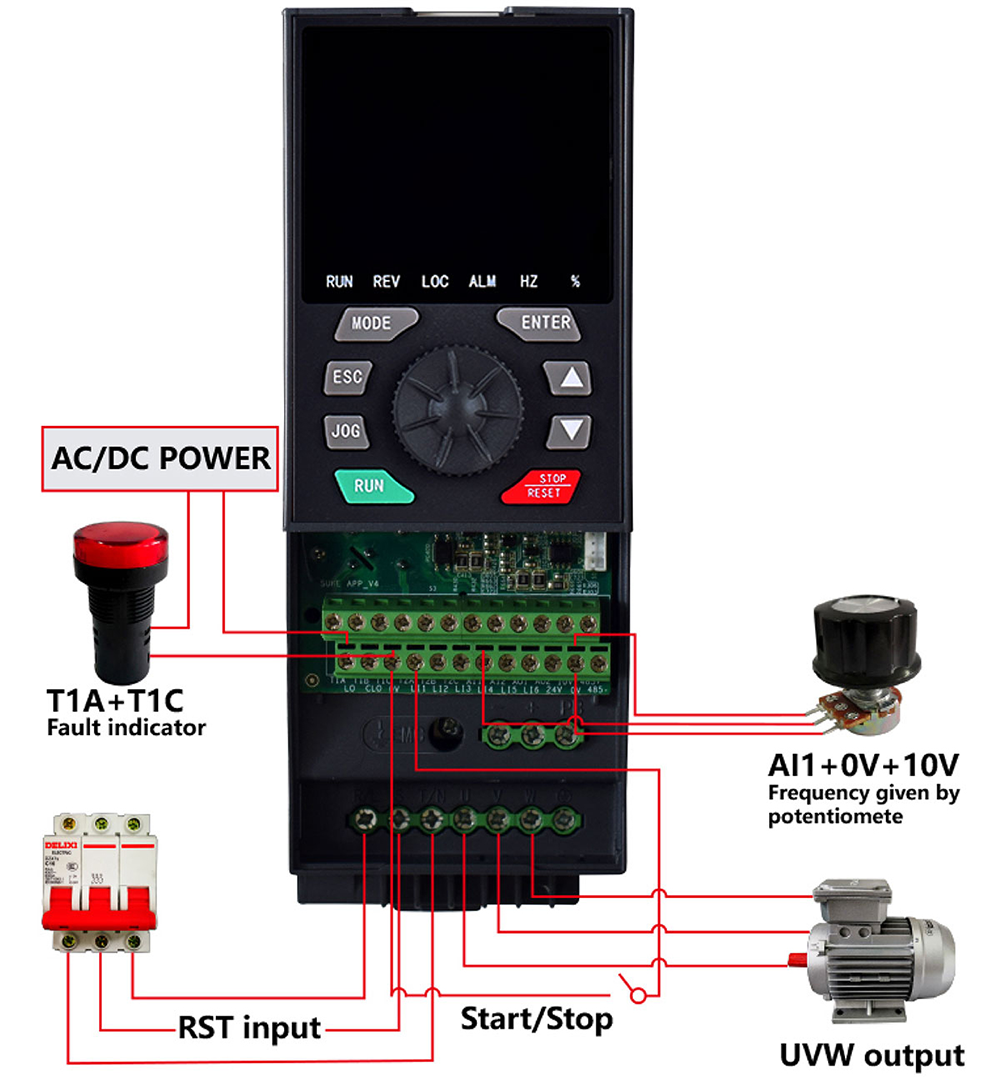

Kontrolin ang diagram ng istraktura ng mga terminal
Mga setting ng parameter

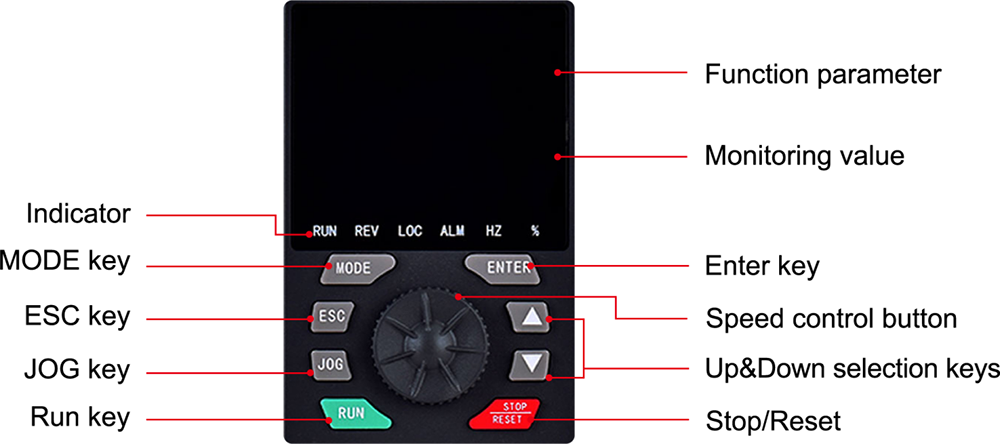

Mga tagubilin sa pagpapatakbo ng keypad

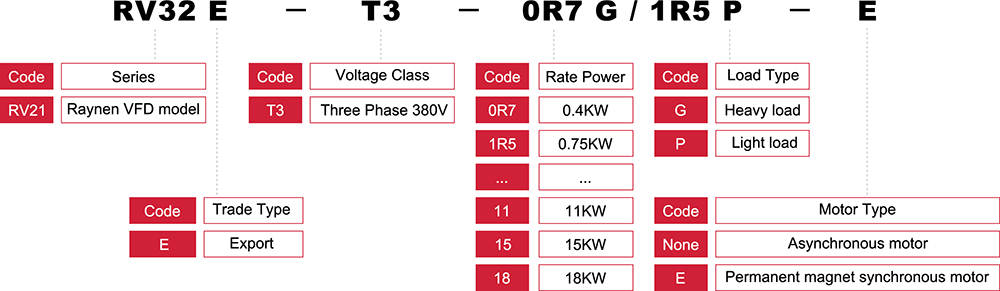

Modelo Nomenclature
TABLE TABLE TELO-PHASE T3 TYPE （PLASTIC CASE）
| Modelong Inverter | G-type machine (mabibigat na pag-load) | P-type machine (light load) | Mga Dimensyon (mm) | Laki ng Pag -install (mm) | ||||||||
| Ako sa （a） | Lumabas ako (a) | P Rated (KW) | Ako sa （a） | Lumabas ako (a) | P Rated (KW) | H | W | D | H1 | W1 | Siwang | |
| RVE32-T3-0R7G/1R5P | 3.6 | 2.6 | 0.75 | 6.4 | 4.1 | 1.5 | 206 | 76.5 | 168.5 | 195 | 66.5 | Φ5 |
| RVE32-T3-1R5G/2R2P | 6.4 | 4.1 | 1.5 | 8.7 | 5.5 | 2.2 | ||||||
| RVE32-T3-2R2G/3P | 8.7 | 5.5 | 2.2 | 10.9 | 6.9 | 3 | ||||||
| RVE32-T3-3G/4P | 10.9 | 6.9 | 3 | 14 | 9.5 | 4 | ||||||
| RVE32-T3-4G/5R5P | 14 | 9.5 | 4 | 20.7 | 12.6 | 5.5 | 262 | 100 | 171 | 251 | 90 | Φ5 |
| RVE32-T3-5R5G/7R5P | 20.7 | 12.6 | 5.5 | 26.5 | 18.5 | 7.5 | ||||||
| RVE32-T3-7R5G/11P | 26.5 | 18.5 | 7.5 | 36.6 | 25 | 11 | ||||||
| RVE32-T3-11G/15P | 36.6 | 25 | 11 | 40 | 32 | 15 | 353 | 120 | 222 | 341 | 108 | Φ7 |
| RVE32-T3-15G/18P | 40 | 32 | 15 | 47 | 38 | 18.5 | ||||||
Mga Tala: Para sa 380V VFD, ang mga produkto ng 37kW at sa ibaba ay karaniwang nilagyan ng built-in na yunit ng preno, ang 45kW-185kW ay maaaring magamit ng built-in na yunit ng preno, 200-800kW ay maaaring magamit sa panlabas na yunit ng preno.
Pagganap at pagsasaayos
| Pangunahing Mga Pag -andar ng Application | |
| Mababang-dalas na metalikang kuwintas | Ang boltahe ng pagpapalakas at pagpapalakas ng metalikang kuwintas ay maaaring dagdagan ang mababang-dalas na metalikang kuwintas ng V/F control at bilis ng sensorless control ng metalikang kuwintas sa pamamagitan ng tungkol sa 0.1% ~ 30.0% ayon sa pagkakabanggit. |
| V/f curve | Uri ng linear, uri ng multi-point |
| Acceleration/Deceleration curve | Linear o S-Shaped Acceleration and Deceleration: Tatlong pangkat ng pagpabilis at oras ng pagkabulok: Pabilisin at pagbagsak ng oras ng oras: 0-3200S |
| Awtomatikong Regulasyon ng Boltahe (AVR) | Kapag nagbabago ang boltahe ng grid, maaari itong awtomatikong mapanatili ang pare -pareho ang boltahe ng output |
| Built-in na PID | Ang sistema ng control ng closed-loop na madaling mapagtanto ang control control |
| DC braking | DC Raking Range: 0.0Hz-maximum frequency; Oras ng pagpepreno: 0.0S-20.0S; Kasalukuyang Halaga ng Pagkilos ng Braking: 0%-100% |
| Control ng jog | Ang motor ay maaaring magsimula at tumigil kaagad; Saklaw ng Pagtatakda ng Jog Frequency: 0.0-20.0Hz; Jog Stop Mode: Deceleration/Free/DC Braking |
| Frequency hopping | Tatlong mga puntos ng dalas ng hopping at kaukulang mga saklaw ng dalas ng hopping ay maaaring itakda upang maiwasan ang inverter na tumakbo sa dalas na banda na ito |
| Multi-speed | Hanggang sa 15 ay maaaring itakda sa pamamagitan ng 4 na lohika input port = dalas ng operating |
| Pag -input ng pag -input | Gamitin ang resulta ng operasyon ng algebraic ng 2 analog input bilang dalas na setting, na ginagawang mas nababaluktot ang setting ng dalas |
| Ang paglipat sa pagitan ng 2 hanay ng mga parameter ng motor | Ang dalawang hanay ng mga parameter ng motor ay maaaring itakda at malayang lumipat upang tumugma sa kasalukuyang hinihimok na motor |
| Proteksyon ng Inverter | Proteksyon ng Pagkawala ng Pag-input/Output Loss, Detection ng Underload, Over Torque Protection, Protection Protection, Overvoltage Protection, Overcurrent Protection, Overheating Protection, Phase-to-Phase Short Circuit Protection |
| Proteksyon ng motor | Proteksyon ng thermal ng motor, kasalukuyang limitasyon ng motor, labis na karga ng motor, maikling circuit ng motor |
| Mga katangian ng elektrikal | |
| Boltahe ng input | Three-phase AC, 380-480V, 50/60Hz |
| Boltahe ng output | 0-100% boltahe ng input, 0.5Hz-400Hz |
| Control Mode | Patuloy na metalikang kuwintas v/f, quadratic load v/f, sensorless vector control, energy-save mode |
| Dalas ng paglipat | 1.5kHz-12kHz Ang awtomatikong pag -andar ng dalas ng paglipat ng dalas ay maaaring itakda: Kapag tumataas ang temperatura, awtomatikong nabawasan ang dalas Kapag ang temperatura ay bumalik sa normal, ang dalas ng paglipat ay bumalik sa paunang halaga |
| Labis na kakayahan | 150% Rated Output Kasalukuyang 60s, 200% Na -rate na Output Kasalukuyang 2S |
| Control signal | ||
| Frequency Setting Signal | Pinagsamang Operation Panel | Membrane switch (pindutan), bilis ng knob (potentiometer) |
| Panlabas na signal | Up/down setting, analog input, multi-speed, panlabas na panel, serial na komunikasyon | |
| Simulan at Stop Control Signal | Pinagsamang Operation Panel | Tumakbo, itigil ang mga pindutan |
| Panlabas na signal | Logic input Terminal, Panlabas na Panel, Komunikasyon ng Serial | |
| Mga katangian ng control circuit | ||
| Magagamit ang panloob na supply ng kuryente | 10v 24v | 10vDC±5%, maximum current 10mA, for reference potentiometer 24vDC±5%, maximum current 100mA, for logic input port |
| Analog input | AI1 | Voltage Analog Input: 0-5VDC, o 0-10VDC, ang impedance ay 30k Kasalukuyang pag-input ng analog: 0/4-20MADC, ang impedance ay 250Ω Paglutas: 10-bit A/D conversion Pagtatakda ng Default na Pabrika: 0-5VDC boltahe input |
| AI2 | Voltage Analog Input: 0-10VDC, o PTC probe input Paglutas: 10-bit A/D conversion | |
| Logic Input | Li1-li8 | 0-24VDC Power Supply Ang positibong lohika (pinagmulan) at negatibong lohika (lababo) ay opsyonal, at ang default na pabrika ay negatibong lohika Ang pasulong, baligtad, patakbuhin, pag-reset ng kasalanan, multi-speed at iba pang 69 na pag-andar ay opsyonal Ang mga produkto sa ibaba 15kW (kasama) ay mayroon lamang li1-li6 |
| AI1, AI2 Sapilitang wastong pag -input | Sa mga inverters sa ibaba 15kW (kasama), ang AI1 at AI2 ay maaaring itakda bilang mga pag -input ng lohika. Ang F309 at F310 ay pinipilit na wastong mga pag-input, at ang kanilang mga pag-andar ng pagsasaayos ay palaging may bisa sa panahon ng kapangyarihan-on. | |
| Analog output | AO1 、 AO2 | Boltahe na analog output: 0-10VDC, ang minimum na impedance ng pag-load ay 470Ω Kasalukuyang analog output: 0/4-20mA, ang maximum na impedance ng pag-load ay 700Ω Resolusyon: 8 bits Ang dalas ng output, output kasalukuyang, setting ng bilis, data ng serial output at iba pang mga pag -andar ay opsyonal |
| Logic output | Lo 、 Clo | Buksan ang kolektor, maximum na kasalukuyang 100mA, maximum na boltahe 30VDC Opsyonal na Output ng Logic O Pulse Opsyonal, Ang setting ng Default na Pabrika ay Logic Output Dalas ng output, output kasalukuyang, setting ng bilis, data ng serial output at iba pang mga function ng output na opsyonal |
| Relay output | T1A 、 T1B 、 T1C T2A 、 T2B 、 T2C | Karaniwang bukas ang T1A, karaniwang sarado ang T1B, karaniwang punto ng T1C Karaniwang bukas ang T2A, karaniwang sarado ang T2B, karaniwang punto ng T2C Kapasidad ng Makipag -ugnay: 5A@250VAC, 5A@30VDC Kasalanan, alarma, itakda ang dalas ng dalas at iba pang mga pag -andar ay opsyonal Ang mga default ng T1A sa kasalanan, ang mga default ng T2A sa operasyon |
| Serial Communication | Modbus-rtu, 2-wire RS-485, interface ng terminal | |
| Mga katangian ng elektrikal | |
| Proteksyon ng AC Drive | Proteksyon ng pagkawala ng phase ng pag-input, proteksyon ng pagkawala ng phase ng output, underload detection, over-torque protection, undervoltage protection, overvoltage protection, overcurrent protection, overheating protection, phase short circuit protection |
| Proteksyon ng motor | Proteksyon ng thermal ng motor, kasalukuyang naglilimita sa motor, labis na karga ng motor, maikling circuit ng motor |
| Mga katangian ng elektrikal | |||
| Antas ng proteksyon | IP20 | Nakapaligid na kahalumigmigan | 95% Walang pag -iipon o akumulasyon ng tubig |
| Temperatura ng pagtatrabaho/imbakan | -10 ~ 40 ° C/-20 ~ 60 ° C. | Taas | Sa ibaba ng 1000m |
| Paraan ng Paglamig | Pinilit na paglamig ng hangin | Lokasyon ng pag -install | Panloob na $ |
