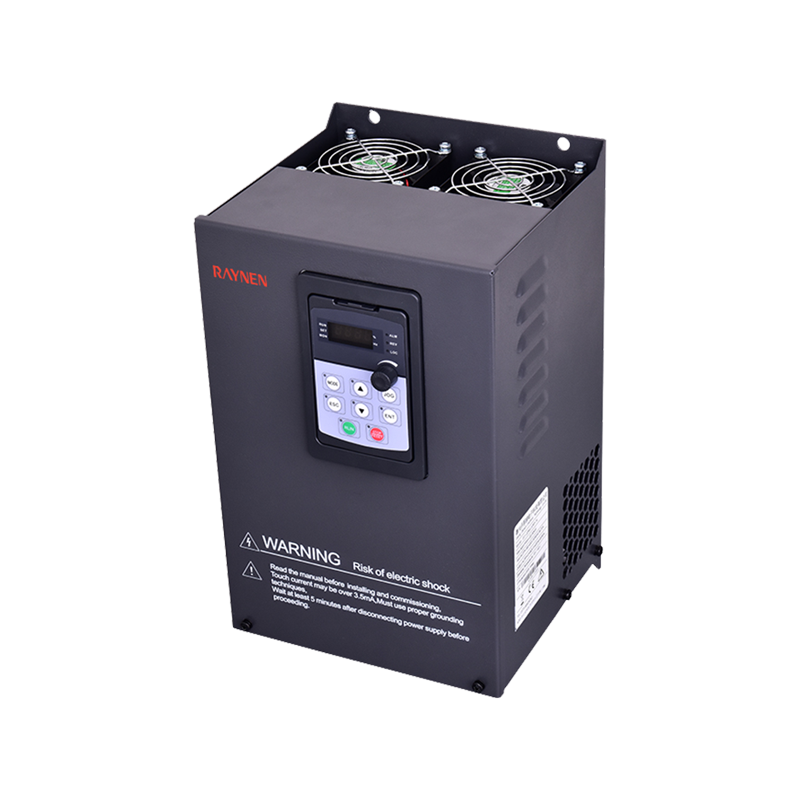

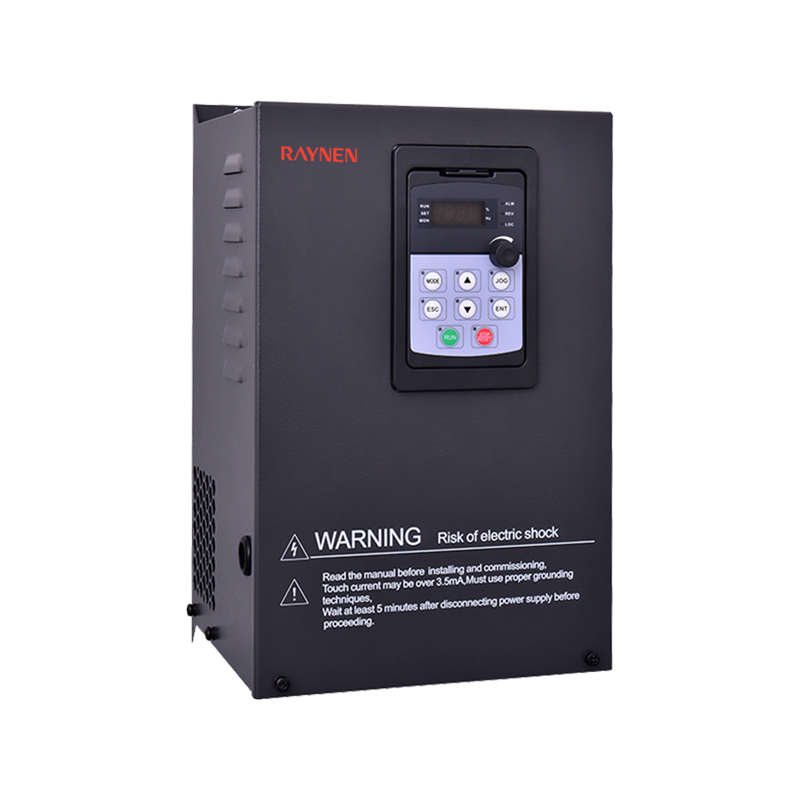

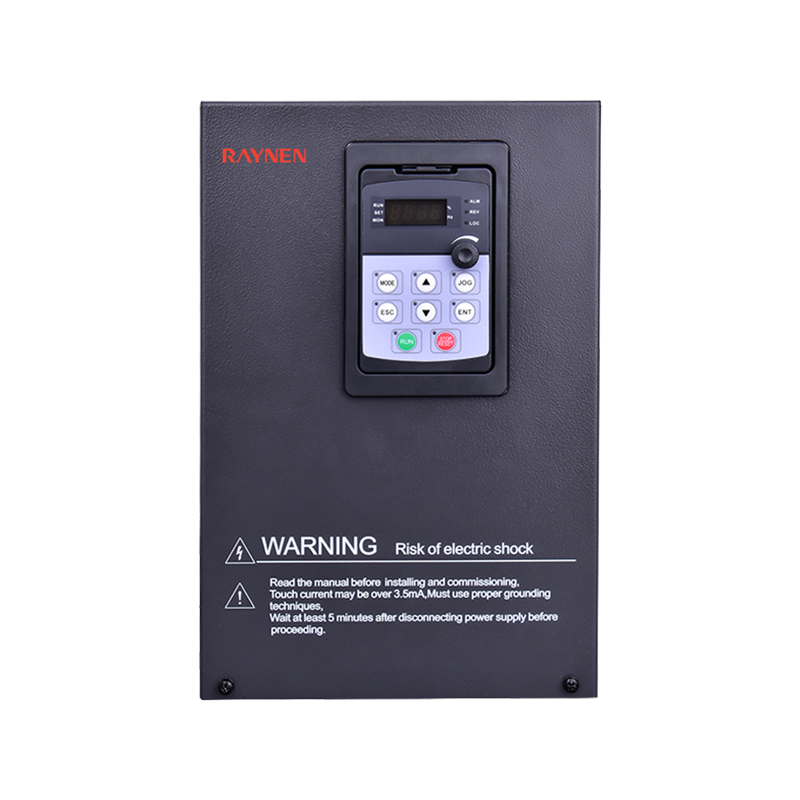

380V 15 (18) -18 (22) KW vfd

Parametric

Modelo

RVE21-T3-15G/18P ~ RVE21-T3-18G/22P

Boltahe

380v

Rated Power (KW)

15/18.5/22

Na -rate na Input Kasalukuyang (a)

40/47/56

Na -rate na output kasalukuyang (a)

32/38/45

Mga Dimensyon (mm)

327*168*185.6

Laki ng Pag -install (mm)

313*120

Modelong Inverter

G-type machine (mabibigat na pag-load)

P-type machine (light load)

Mga Dimensyon (mm)

Laki ng Pag -install (mm)

Na -rate na Input Kasalukuyang (a)

Na -rate na output kasalukuyang (a)

Na -rate na kapangyarihan (KW)

Na -rate na Input Kasalukuyang (a)

Na -rate na output kasalukuyang (a)

Na -rate na kapangyarihan(kW)

H

W

D

H1

W1

Siwang

RVE21-S2-0R4

6.3

2.5

0.4

-

-

-

170

81

142

161

64.5

Φ5

RVE21-S2-0R7

11.5

5

0.75

-

-

-

RVE21-S2-1R5

15.7

7

1.5

-

-

-

RVE21-S2-2R2

27

10

2.2

-

-

-

Modelong Inverter

G-type machine (mabibigat na pag-load)

P-type machine (light load)

Mga Dimensyon (mm)

Laki ng Pag -install (mm)

Ako sa (a)

Lumabas ako (a)

P na -rate

(KW)

Ako sa (a)

Lumabas ako (a)

P na -rate

(KW)

H

W

D

H1

W1

Siwang

RVE21-T3-0R4G/0R7P

2.1

1.5

0.4

3.6

2.6

0.75

170

81

142

161

64.5

Φ5

RVE21-T3-0R7G/1R5P

3.6

2.6

0.75

6.4

4.1

1.5

RVE21-T3-1R5G/2R2P

6.4

4.1

1.5

8.7

5.5

2.2

RVE21-T3-2R2G/3P

8.7

5.5

2.2

10.9

6.9

3

145

107

160

135

95

Φ5

RVE21-T3-3G/4P

10.9

6.9

3

14

9.5

4

RVE21-T3-4G/5R5P

14

9.5

4

20.7

12.6

5.5

200

138

145

188

124

Φ5

RVE21-T3-5R5G/7R5P

20.7

12.6

5.5

26.5

18.5

7.5

RVE21-T3-7R5G/11P

26.5

18.5

7.5

36.6

25

11

232

153

170

220

139

Φ5

RVE21-T3-11G/15P

36.6

25

11

40

32

15

RVE21-T3-15G/18P

40

32

15

47

38

18.5

327

168

185.6

313

120

Φ9

RVE21-T3-18G/22P

47

38

18.5

56

45

22

RVE21-T3-22G/30P

56

45

22

70

60

30

335

200

195

321

140

Φ9

RVE21-T3-30G/37P

70

60

30

80

75

37

410

260

214

396

180

Φ9

RVE21-T3-37G/45P

80

75

37

94

92

45

RVE21-T3-45G/55P

94

92

45

128

115

55

520

288

236

500

200

Φ11

RVE21-T3-55G/75P

128

115

55

160

150

75

560

305

300

543

200

Φ11

RVE21T3-75G/90P

160

150

75

190

180

90

600

310

310

583

240

Φ11

RVE21-T3-90G/110P

190

180

90

225

215

110

RVE21-T3-110G/132P

225

215

110

265

260

132

RVE21-T3-132G/160P

265

260

132

310

305

160

720

355

345

698

240

Φ13

RVE21-T3-160G/185P

310

305

160

355

350

185

RVE21-T3-185G/200P

355

350

185

385

380

200

RVE21-T3-200G/220P

385

380

200

430

425

220

920

480

390

898

320

Φ13

RVE21-T3-220G/250P

430

425

220

485

480

250

RVE21-T3-250G/280P

485

480

250

545

530

280

1100

480

405

1078

320

Φ13

RVE21-T3-280G/315P

545

530

280

610

600

315

RVE21-T3-315G/355P

610

600

315

665

650

355

RVE21-T3-355G

665

650

355

-

-

-

1100

650

465

1060

350

Φ17

RVE21-T3-400G

785

725

400

-

-

-

RVE21-T3-500G

890

860

500

-

-

-

RVE21-T3-560G

950

950

560

-

-

-

2200

1100

800

943

665

Φ16

RVE21-T3-630G

1100

1100

630

-

-

-

RVE21-T3-710G

1280

1280

710

-

-

-

2200

1400

800

1100

665

Φ16

RVE21-T3-800G

1380

1380

800

Pangunahing Mga Pag -andar ng Application

Mababang-dalas na metalikang kuwintas

Sa pamamagitan ng boltahe ng pagpapalakas at pagpapalakas ng metalikang kuwintas, ang mababang-dalas na metalikang kuwintas ng kontrol ng V/F at bilis ng kontrol ng vector ay maaaring tumaas ng tungkol sa 0.1%~ 30.0%

V/f curve

Uri ng linear, uri ng multi-point

Acceleration/Deceleration curve

Linear o S-Shaped Acceleration and Deceleration: Tatlong pangkat ng pagpabilis at oras ng pagkabulok: Pabilisin at pagbagsak ng oras ng oras: 0-3200S

Awtomatikong Regulasyon ng Boltahe (AVR)

Kapag nagbabago ang boltahe ng grid, maaari itong awtomatikong mapanatili ang pare -pareho ang boltahe ng output

Built-in na PID

Ang sistema ng control ng closed-loop na madaling mapagtanto ang control control

DC braking

DC Raking Range: 0.0Hz-maximum frequency; Oras ng pagpepreno: 0.0S-20.0S; Kasalukuyang Halaga ng Pagkilos ng Braking: 0%-100%

Control ng jog

Ang motor ay maaaring magsimula at tumigil kaagad; Saklaw ng Pagtatakda ng Jog Frequency: 0.0-20.0Hz; Jog Stop Mode: Deceleration/Free/DC Braking

Frequency hopping

Tatlong mga puntos ng dalas ng hopping at kaukulang mga saklaw ng dalas ng hopping ay maaaring itakda upang maiwasan ang inverter na tumakbo sa dalas na banda na ito

Multi-speed

Hanggang sa 15 ay maaaring itakda sa pamamagitan ng 4 na lohika input port = dalas ng operating

Pag -input ng pag -input

Gamitin ang resulta ng operasyon ng algebraic ng 2 analog input bilang dalas na setting, na ginagawang mas nababaluktot ang setting ng dalas

Ang paglipat sa pagitan ng 2 hanay ng mga parameter ng motor

Ang dalawang hanay ng mga parameter ng motor ay maaaring itakda at malayang lumipat upang tumugma sa kasalukuyang hinihimok na motor

Proteksyon ng Inverter

Proteksyon ng Pagkawala ng Pag-input/Output Loss, Detection ng Underload, Over Torque Protection, Protection Protection, Overvoltage Protection, Overcurrent Protection, Overheating Protection, Phase-to-Phase Short Circuit Protection

Proteksyon ng motor

Proteksyon ng thermal ng motor, kasalukuyang limitasyon ng motor, labis na karga ng motor, maikling circuit ng motor

Mga katangian ng elektrikal

Boltahe ng input

Three-phase AC, 380-480V, 50/60Hz o single-phase AC, 200-240V, 50/60Hz

Boltahe ng output

0-100% boltahe ng input, 0.5Hz-400Hz

Control Mode

Patuloy na metalikang kuwintas v/f, quadratic load v/f, sensorless vector control, energy-save mode

Dalas ng paglipat

1.5kHz-12kHz

Ang awtomatikong pag -andar ng dalas ng paglipat ng dalas ay maaaring itakda: Kapag tumataas ang temperatura, awtomatikong nabawasan ang dalas

Kapag ang temperatura ay bumalik sa normal, ang dalas ng paglipat ay bumalik sa paunang halaga

Labis na kakayahan

150% Rated Output Kasalukuyang 60s, 200% Na -rate na Output Kasalukuyang 2S

Control signal

Frequency Setting Signal

Pinagsamang Operation Panel

Membrane switch (pindutan), bilis ng knob (potentiometer)

Panlabas na signal

Up/down setting, analog input, multi-speed, panlabas na panel, serial na komunikasyon

Simulan at Stop Control Signal

Pinagsamang Operation Panel

Tumakbo, itigil ang mga pindutan

Panlabas na signal

Logic input Terminal, Panlabas na Panel, Komunikasyon ng Serial

Mga katangian ng control circuit

Magagamit ang panloob na supply ng kuryente

10v

24v

10vDC±5%, maximum current 10mA, for reference potentiometer

24vDC±5%, maximum current 100mA, for logic input port

Analog input

AI1

Voltage Analog Input: 0-5VDC, o 0-10VDC, ang impedance ay 30k

Kasalukuyang pag-input ng analog: 0/4-20MADC, ang impedance ay 250Ω

Paglutas: 10-bit A/D conversion

Pagtatakda ng Default na Pabrika: 0-5VDC boltahe input

AI2

Voltage Analog Input: 0-10VDC, o PTC probe input

Paglutas: 10-bit A/D conversion

Logic Input

Li1-li8

0-24VDC Power Supply

Ang positibong lohika (pinagmulan) at negatibong lohika (lababo) ay opsyonal, at ang default na pabrika ay negatibong lohika

Ang pasulong, baligtad, patakbuhin, pag-reset ng kasalanan, multi-speed at iba pang 69 na pag-andar ay opsyonal

220V 0.4kW-2.2kW at 380V 0.4kW-1.5kW Mga Produkto Lamang ay may 6 na mga channel: LI1-LI6

AI1, AI2

Sapilitang wastong pag -input

Sa mga inverters sa ibaba ng 11kW (kasama), ang AI1 at AI2 ay maaaring itakda bilang mga pag -input ng lohika. Ang F309 at F310 ay pinipilit na wastong mga pag-input, at ang kanilang mga pag-andar ng pagsasaayos ay palaging may bisa sa panahon ng kapangyarihan-on.

Analog output

AO1 、 AO2

Boltahe na analog output: 0-10VDC, ang minimum na impedance ng pag-load ay 470Ω

Kasalukuyang analog output: 0/4-20mA, ang maximum na impedance ng pag-load ay 700Ω

Resolusyon: 8 bits

Ang dalas ng output, output kasalukuyang, setting ng bilis, data ng serial output at iba pang mga pag -andar ay opsyonal

220V 0.4kW-2.2kW at 380V 0.4kW-1.5kW Ang mga produkto ay mayroon lamang 1 analog output, lalo na ao1

Logic output

Lo 、 Clo

Buksan ang kolektor, maximum na kasalukuyang 100mA, maximum na boltahe 30VDC

Opsyonal na Output ng Logic O Pulse Opsyonal, Ang setting ng Default na Pabrika ay Logic Output

Dalas ng output, output kasalukuyang, setting ng bilis at iba pang mga function ng output opsyonal

Relay output

T1A 、 T1B 、 T1C

T2A 、 T2B 、 T2C

Karaniwang bukas ang T1A, karaniwang sarado ang T1B, karaniwang punto ng T1C

Karaniwang bukas ang T2A, karaniwang sarado ang T2B, karaniwang punto ng T2C

Kapasidad ng Makipag -ugnay: 5A@250VAC, 5A@30VDC

Kasalanan, alarma, itakda ang dalas ng dalas at iba pang mga pag -andar ay opsyonal

Ang mga default ng T1A sa kasalanan, ang mga default ng T2A sa operasyon

220V 0.4kW-2.2kW at 380V 0.4kW-1.5kW Ang mga produkto ay mayroon lamang 1 relay output, i.e. ta tb tc

Serial Communication

Modbus-rtu, 2-wire RS-485, interface ng terminal

Mga katangian ng elektrikal

Proteksyon ng AC Drive

Proteksyon ng pagkawala ng phase ng pag-input, proteksyon ng pagkawala ng phase ng output, underload detection, over-torque protection, undervoltage protection, overvoltage protection, overcurrent protection, overheating protection, phase short circuit protection

Proteksyon ng motor

Proteksyon ng thermal ng motor, kasalukuyang naglilimita sa motor, labis na karga ng motor, maikling circuit ng motor

Mga katangian ng elektrikal

Antas ng proteksyon

IP20

Nakapaligid na kahalumigmigan

95% Walang pag -iipon o akumulasyon ng tubig

Temperatura ng pagtatrabaho/imbakan

-10 ~ 40 ° C/-20 ~ 60 ° C.

Taas

Sa ibaba ng 1000m

Paraan ng Paglamig

Pinilit na paglamig ng hangin

Lokasyon ng pag -install

Panloob na $
