01 Panimula:

Ang isang air compressor ay isang aparato na gumagamit ng isang motor upang i -compress ang gas sa isang silid ng compression at gawin ang naka -compress na gas ay may isang tiyak na presyon. Mayroon itong malawak na hanay ng mga gamit at maaaring magamit sa iba't ibang mga industriya tulad ng metalurhiya, paggawa ng makinarya, pagmimina, kuryente, tela, petrochemical at iba pa. Ang air compressor ay nagkakaloob ng 15% ng pagkonsumo ng kuryente ng malalaking pang -industriya na kagamitan (mga tagahanga, bomba, boiler, air compressor, atbp.). Pagkatapos ng pagsisiyasat, ang mga air compressor ay may mga sumusunod na pagkukulang:

.

(2) Ang asynchronous motor ay madaling magsimula at huminto nang madalas, na nakakaapekto sa buhay ng serbisyo ng motor.

(3) Masamang mga kondisyon sa pagtatrabaho at malakas na ingay.

(4) Ang antas ng automation ay mababa, at ang pagsasaayos ng presyon ng output ay natanto sa pamamagitan ng artipisyal na pag -aayos ng pagbubukas ng balbula. Ang bilis ng pagsasaayos ay mabagal, malaki ang pagbabagu -bago, ang katatagan ay hindi matatag, at mababa ang katumpakan.

. Sa pagtingin sa mga problema sa itaas, ang isang dalas na converter ay idinisenyo upang mapagtanto ang scheme ng pag-save ng enerhiya ng screw air compressor. Matapos ang pagsusuri, ang scheme ay may mataas na antas ng automation, makabuluhang epekto ng pag-save ng enerhiya at mahusay na kasanayan.

02 Mga Tampok:

Ang D31 ay isang inverter na naka-mount na gabinete, ang saklaw ng kapangyarihan ay 0.75kW ~ 500kW, ang papasok na boltahe ay 380V ~ 480V, at ang mga pamamaraan ng control ay sensorless vector control at control vector. Ang kontrol ng bilis ng vector ng bilis ay isang uri ng kontrol ng vector, ngunit nang walang isang sensor ng bilis, ang halaga ng bilis ng feedback ng motor ay tinatantya sa pamamagitan ng pagkalkula ng modelo ng motor. Ang katumpakan ng control at dynamic na pagganap ng bilis ng sensorless vector control ay hindi kasing ganda ng kontrol ng vector na may bilis na sarado na loop, ngunit mayroon din itong mga pakinabang ng simpleng sistema, hindi na kailangang mapanatili ang mga sensor ng bilis, at mababang presyo, lalo na para sa mga tagahanga at mga bomba. Ang tradisyunal na kontrol ng V/F ay hindi nangangailangan ng isang sensor ng bilis, ngunit para sa high-power fan at pump motor, tulad ng V/F control nang walang kasalukuyang kontrol ng loop, madaling maging sanhi ng kasalukuyang pagbabagu-bago. Ang bilis ng sensorless vector control ay hindi lamang may isang bilis na sarado na loop kundi pati na rin ang isang kasalukuyang saradong loop, at ang matatag na estado ng kasalukuyang motor ay mas matatag. Ang D31 ay may isang kayamanan ng mga terminal ng kliyente, kabilang ang 8 digital input (Li1 ~ Li8), 2 analog input (AI), 2 relay output (TA), 2 analog output (AO), 5V auxiliary power supply para sa analog power supply na nakapirming input, 24V Auxiliary power supply ay ginagamit para sa digital input, lahat ng Li/Ta, AI/AO ay maaaring malayang mag -programmed upang tukuyin ang mga functions.

Ang interface ng Modbus ay karaniwang pagsasaayos ng D31, walang kinakailangang pagpipilian. Ang D31 ay maaaring konektado sa mga mas mataas na antas ng mga sistema ng automation sa pamamagitan ng MODBUS.

Ang D31 Series Inverter ay may built-in na PID function, na kung saan ay mas nababaluktot sa pagpapatakbo. Maraming mga paraan upang makontrol ang interface, na maaaring maging hard-wired o komunikasyon.

04 Panimula ng System:

Sa sistemang ito, ang system ay may dalawang control loops ng dalas ng conversion at dalas ng kuryente. Sa batayan ng orihinal na sistema ng pagsisimula ng dalas ng kuryente, ang sistema ng control ng inverter ay idinagdag upang matiyak na ang air compressor ay maaaring magsimula sa dalas ng kuryente matapos mabigo ang inverter, nang hindi nakakaapekto sa paggawa. Sa pamamagitan ng built-in na PID function ng frequency converter, ang patuloy na kontrol ng presyon ng air compressor ay natanto. Ang dalas na operasyon ng conversion ng motor ay maaaring mapanatili ang outlet presyon ng tangke ng imbakan ng hangin na matatag, at ang saklaw ng pagbabagu -bago ng presyon ay hindi maaaring lumampas sa ± 0.2bar.

05 Teknikal na Parameter:

06 sa paggamit ng site:

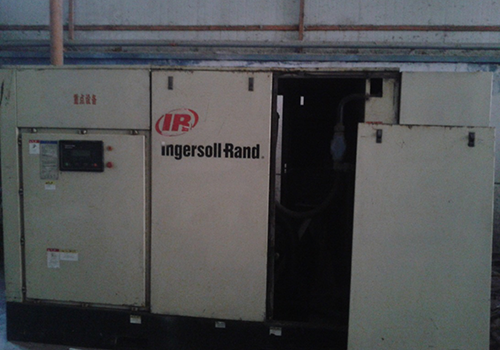

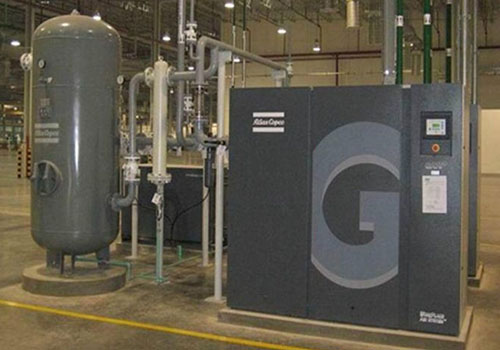

Ayon sa on-site space, ang isang D31 series inverter ay naka-install sa labas ng control cabinet, at ang pag-install ng inverter at on-site na motor ay tulad ng ipinapakita sa figure.

07 Tumatakbo na Resulta:

Ang air compressor frequency conversion transformation system gamit ang D31 inverter ay inilagay sa pagpapatakbo ng higit sa dalawang taon, at nakamit ang mahusay na mga benepisyo sa ekonomiya at panlipunan:

Ang aparato ng control ay nagpapatakbo ng maaasahan at may mababang rate ng pagkabigo;

Ang presyon ng hangin ay matatag, upang ang pagbabago ng presyon ng system ng network ng pipe ay pinananatili sa loob ng saklaw ng ± 0.2bar, na epektibong nagpapabuti sa kalidad ng mga kondisyon ng pagtatrabaho;

Pagandahin ang pagiging maaasahan ng system, bawasan ang ingay ng air compressor, at pahabain ang buhay ng serbisyo ng tagapiga;

Ang mga benepisyo sa ekonomiya ay kapansin -pansin, ang gastos sa enerhiya ay nabawasan ng 44.3%, at ang gastos sa pagpapanatili ay makabuluhang nabawasan. Ang mga istatistika ng aktwal na operasyon ay nagpapakita na makatipid ito ng 651,900 kWh ng koryente sa isang taon. Kinakalkula sa 0.3 yuan bawat kilowatt-hour, mga 195,600 yuan sa pagtitipid ng kuryente. Ang bill ng kuryente ay nai -save ng higit sa 20%, at ang mga namuhunan na pondo ay maaaring mabawi sa halos kalahating taon.

08 Mga Pakinabang ng Customer:

Ang presyon ng network ng pipe ay matatag at hindi nagbabago sa pagbabago ng pagkonsumo ng gas, na nagpapabuti sa kalidad ng suplay ng gas;

Ang epekto sa kagamitan ay nabawasan, ang dami ng pagpapanatili at pag -aayos ay nabawasan din, at nabawasan ang gastos sa pagpapanatili;

Ang epekto ng pag-save ng enerhiya ay kapansin-pansin, at ang pagtaas ng pamumuhunan ng sistema ng control ng inverter ay maaaring ganap na mabawi sa halos kalahating taon.
