01 Panimula:

Ang mga naglo-load ng fan ay malawakang ginagamit, tulad ng mga tagahanga ng supply at sapilitan na mga tagahanga ng draft ng iba't ibang mga sistema ng produksiyon at domestic boiler, gitnang mga yunit ng air-conditioning fan, mga sariwang yunit ng hangin, mga tagahanga ng paglamig ng tower, mga tagahanga ng tambutso sa iba't ibang mga site ng produksyon, at mga dryers sa mga linya ng produksyon. Ang mga tagahanga ay ang pangunahing kagamitan sa kuryente ng mga pang -industriya at pagmimina. Ayon sa mga istatistika ng mga may -katuturang kagawaran, ang naka -install na kapasidad ng mga tagahanga at mga bomba at motor sa bansa ay halos 35,000MW, at ang mga account sa pagkonsumo ng kuryente para sa halos 40% ng pagkonsumo ng pambansang kapangyarihan. Kapag gumagamit ng RVE32 inverter sa operasyon ng fan, ang rate ng pag-save ng kuryente sa pangkalahatan ay 20%-60%, at ang panahon ng pagbawi ng pamumuhunan ay 1-3 taon. Ang mga benepisyo ay napakahalaga.

02 Mga Tampok:

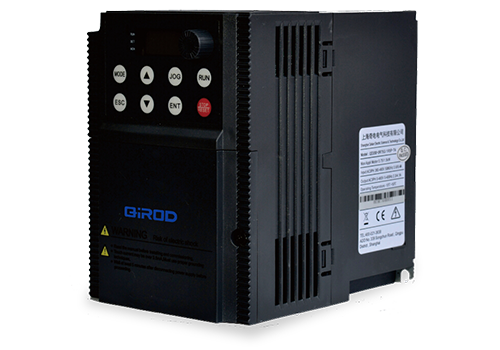

Ang RVE32 ay isang inverter na naka-mount na gabinete, ang saklaw ng kuryente ay 0.75kW-500kW, ang papasok na boltahe ng linya ay 380V-480V, at ang control mode ay kontrol ng vector at kontrol ng vector nang walang bilis ng sensor. Ang kontrol ng bilis ng vector ng bilis ay isang uri ng kontrol ng vector, na tinatantya ang halaga ng feedback ng bilis ng motor sa pamamagitan ng pagkalkula ng modelo ng motor. Ang katumpakan ng control at dynamic na pagganap ng bilis ng sensor na walang sensor na vector ay hindi kasing ganda ng kontrol ng vector na may bilis na sarado na loop, ngunit mayroon din itong mga pakinabang ng simpleng sistema, hindi na kailangang mapanatili ang bilis ng sensor, at mababang presyo, lalo na angkop para sa mga tagahanga at pump motor. Ang tradisyunal na kontrol ng V/F ay hindi nangangailangan ng isang sensor ng bilis, ngunit para sa high-power fan at pump motor, tulad ng V/F control nang walang kasalukuyang kontrol ng loop, madaling maging sanhi ng kasalukuyang pagbabagu-bago. Ang bilis ng sensorless vector control ay hindi lamang may isang bilis na sarado na loop kundi pati na rin ang isang kasalukuyang saradong loop, at ang matatag na estado ng kasalukuyang motor ay mas matatag.

Ang RVE32 ay may isang kayamanan ng mga terminal ng kliyente, kabilang ang 8 digital input (LI1-LI8), 2 analog input (AI), 2 Relay output (TA), 2 analog output (AO), 5V Auxiliary power supply para sa analog input na naayos na input, 24V Auxiliary power supply ay ginagamit para sa digital input, lahat ng LI/TA, AI/AO ay maaaring malayang magprograma sa pagtukoy.

Ang RVE32 Series Inverter ay may built-in na PID function, na kung saan ay mas nababaluktot sa pagpapatakbo. Maraming mga paraan upang makontrol ang interface, na maaaring maging hard-wired o komunikasyon.

04 Panimula ng System:

Isang kabuuan ng apat na motor sa boiler na ito ay gumagamit ng RVE32 frequency converters upang makontrol ang singaw, mainit na langis at mainit na flue gas ayon sa pagkakabanggit. Ang mainit na flue gas ay kinokontrol ng dalawang 315kW motor, at ipinadala sa pangunahing tagahanga sa pamamagitan ng mga tubo para sa pagpapatayo ng pulp ng kahoy. Dalawang 315kW QD6000 inverters ang kumokontrol sa dalawang tagahanga ayon sa pagkakabanggit, at kontrolin ang output ng kapangyarihan ng mga tagahanga sa pamamagitan ng pag -aayos ng dalas ng output ng RVE32, upang mapagtanto ang tumpak na regulasyon ng daloy ng mainit na usok, na hindi lamang nakakatugon sa mga kinakailangan ng proseso, ngunit din ay mas mahusay kaysa sa paggamit ng isang windshield. Ito ay mas mahusay na enerhiya upang ayusin ang daloy ng mainit na usok. Ang iba pang dalawang 132kW motor ay nagpapakain ng singaw mula sa generator ng singaw at ang mainit na langis mula sa thermal oil generator sa paghahalo ng silid ayon sa pagkakabanggit. Ang pagsasaayos ng output ng singaw sa generator ng singaw ay maaaring makontrol ang presyon at temperatura sa generator ng singaw, at ang pagsasaayos ng thermal oil output sa thermal oil generator ay maaaring makontrol ang temperatura ng thermal oil generator. Inaayos din ng RVE32 ang output ng singaw at mainit na langis sa pamamagitan ng pagkontrol sa output power ng motor, upang makontrol ang presyon at temperatura ng steam generator at ang temperatura ng hot oil generator.

05 Teknikal na Parameter:

06 sa paggamit ng site:

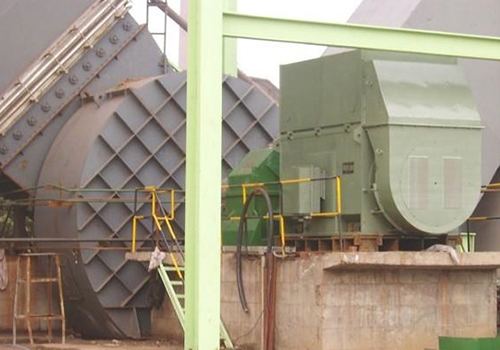

Ayon sa sitwasyon sa espasyo sa site, ang isang RVE32 series inverter ay naka-install sa control cabinet, at ang pag-install ng inverter at on-site na motor ay tulad ng ipinapakita sa figure.

07 Tumatakbo na Resulta:

Ang sistema ng control ng fan ng boiler gamit ang RVE32 inverter ay inilagay sa loob ng higit sa apat na taon, at nakamit ang mahusay na mga benepisyo sa ekonomiya at panlipunan:

Ang aparato ng control ay nagpapatakbo ng maaasahan at may mababang rate ng pagkabigo;  Makabuluhang mas kaunting ingay;

Tumpak na regulasyon ng mainit na daloy ng usok upang matugunan ang mga kinakailangan sa proseso ng paggawa;

Pinalawak ang buhay ng serbisyo ng mga bearings ng motor at fan, binabawasan ang henerasyon ng init ng motor, at lubos na binabawasan ang dami ng pagpapanatili;

Ang mga benepisyo sa ekonomiya ay makabuluhan, at ang buong pamumuhunan ay nadagdagan ng sistema ng control control control ay maaaring mabawi sa higit sa isang taon.

08 Mga Pakinabang ng Customer:

Tumpak na ayusin ang daloy upang matugunan ang mga kinakailangan sa proseso ng paggawa;

Nabawasan ang mga pagkalugi sa motor at mga gastos sa pagpapanatili;

Ang epekto ng pag-save ng enerhiya ay kapansin-pansin, at ang pagtaas ng pamumuhunan sa pamamagitan ng kontrol ng conversion ng dalas ay maaaring ganap na mabawi sa higit sa isang taon.
