01 Panimula:

Sa pag-unlad ng teknolohiya ng kapangyarihan at ang pagpapabuti ng teknolohiya ng regulasyon ng bilis ng pag-convert ng dalas, ang matalinong paraan ng kontrol ng supply ng tubig na may regulasyon ng bilis ng conversion ng dalas habang pinalitan ng core ang nakaraang paraan ng supply ng tubig ng multi-pump switch at pagsasaayos ng balbula. Sa panahon ng variable na regulasyon ng bilis ng dalas, ang simula ng kasalukuyang maaaring limitado sa loob ng na -rate na kasalukuyang, sa gayon maiiwasan ang epekto sa grid ng kuryente sa pagsisimula. Dahil sa maayos na pagsisimula ng bomba, ang average na bilis ng normal na operasyon ay nabawasan, sa gayon ay pinalawak ang buhay ng mga kagamitan tulad ng mga bomba at balbula. Kasabay nito, maaari nitong alisin ang epekto ng martilyo ng tubig kapag nagsisimula at huminto. Sa matatag na pagganap nito, simpleng mode ng operasyon at pag-andar, ang dalas ng converter ay magbibigay-daan sa sistema ng supply ng tubig upang makatipid ng kuryente, tubig at lakas ng tao, at sa wakas makamit ang layunin ng operasyon ng mataas na kahusayan.

02 Mga Tampok:

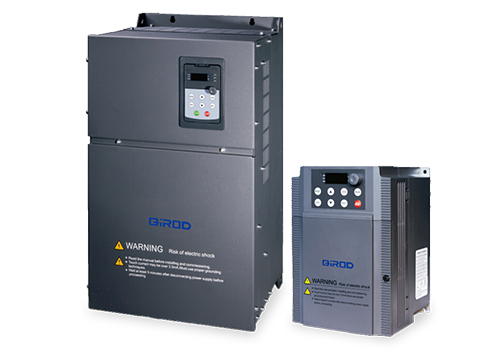

Ang RVE32 ay isang inverter na naka-mount na gabinete, ang saklaw ng kapangyarihan ay 0.75kW ~ 500kW, ang papasok na boltahe ay 380V ~ 480V, at ang mga pamamaraan ng control ay sensorless control vector at control vector. Ang kontrol ng bilis ng vector ng bilis ay isang uri ng kontrol ng vector, ngunit walang bilis ng sensor, at ang halaga ng bilis ng feedback ng motor ay tinatantya sa pamamagitan ng pagkalkula ng modelo ng motor. Ang katumpakan ng control at dynamic na pagganap ng bilis ng sensorless vector control ay hindi kasing ganda ng kontrol ng vector na may bilis na sarado na loop, ngunit mayroon din itong mga pakinabang ng simpleng sistema, hindi na kailangang mapanatili ang mga sensor ng bilis, at mababang presyo, lalo na para sa mga tagahanga at mga bomba. Ang tradisyunal na kontrol ng V/F ay hindi nangangailangan ng isang sensor ng bilis, ngunit para sa high-power fan at pump motor, tulad ng V/F control nang walang kasalukuyang kontrol ng loop, madaling maging sanhi ng kasalukuyang pagbabagu-bago. Ang bilis ng sensorless vector control ay hindi lamang may isang bilis na sarado na loop kundi pati na rin ang isang kasalukuyang saradong loop, at ang matatag na estado ng kasalukuyang motor ay mas matatag.

Ang RVE32 ay may isang kayamanan ng mga terminal ng kliyente, kabilang ang 8 digital input (LI1 ~ LI8), 2 analog input (AI), 2 Relay Outputs (TA), 2 analog output (AO), 5V Auxiliary power supply para sa analog power supply na nakapirming input, 24V Auxiliary power supply ay ginagamit para sa digital input, lahat ng LI/TA, AI/AO ay maaaring malayang magprograma sa pagtukoy. Ang interface ng Modbus ay karaniwang pagsasaayos ng RVE32, walang kinakailangang pagpipilian. Ang RVE32 ay maaaring konektado sa mas mataas na antas ng mga sistema ng automation sa pamamagitan ng MODBUS.

Ang RVE32 Series Inverter ay may built-in na PID function, na kung saan ay mas nababaluktot sa pagpapatakbo. Maraming mga paraan upang makontrol ang interface, na maaaring maging hard-wired o komunikasyon.

04 Panimula ng System:

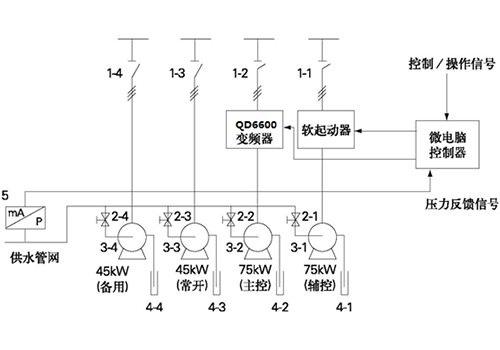

Sa sistemang ito, tatlong malalim na bomba ang ginagamit, at isang 45kw malalim na bomba ang ginagamit bilang isang normal na bukas na bomba upang mapanatili ang pangunahing pag -andar ng suplay ng tubig. Ang isang 75kW malalim na bomba ay ginagamit bilang pangunahing control pump, at ang isang dalas na converter na pare -pareho ang presyon ng awtomatikong aparato ng control control ng tubig ay naka -install. Kapag nagbabago ang pagkonsumo ng tubig, ang bilis ng bomba ay nababagay upang mapagtanto ang patuloy na presyon ng suplay ng tubig ng network ng supply ng tubig. Ang isang 75kW malalim na bomba ay naka -install na may isang hanay ng buong digital. Ang AC Motor Soft Start Controller ay ginagamit bilang isang pandiwang pantulong na control pump. Kapag nagbago ang dami ng supply ng tubig, kung ang pangunahing control pump ay gumagana sa buong dalas (o dalas), ang presyon ng network ng supply ng tubig ay hindi maaaring garantisadong maging pare -pareho. Ginagawa ng magsusupil ang pantulong na control pump start (o ihinto) na tumatakbo, at pagkatapos ay ang pangunahing control pump ay tumatakbo sa isang variable na bilis upang ayusin ang presyon ng tubig ng pipe network upang mapanatili itong pare -pareho.

1- Power switch 2- one-way water valve 3- Pump Reactance 4- Deep Well Water Source 5- Pressure Sensor

05 Teknikal na Parameter:

06 sa paggamit ng site:

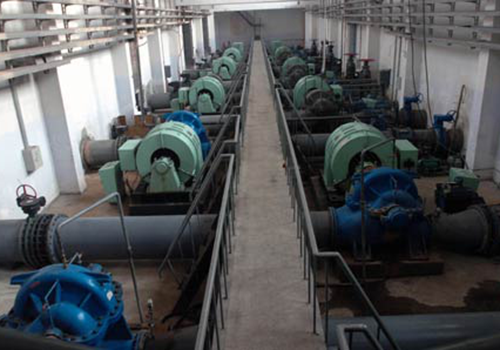

Ayon sa sitwasyon sa espasyo sa site, ang isang RVE32 series inverter ay naka-install sa control cabinet, at ang pag-install ng inverter at on-site na motor ay tulad ng ipinapakita sa figure.

07 Tumatakbo na Resulta:

Ang patuloy na sistema ng suplay ng tubig ng presyon gamit ang RVE32 inverter ay inilagay sa loob ng higit sa tatlong taon, at nakamit ang mahusay na mga benepisyo sa ekonomiya at panlipunan:

Ang aparato ng control ay nagpapatakbo ng maaasahan at may mababang rate ng pagkabigo;

Ang presyon ng supply ng tubig ay matatag, na nag-aalis ng mga kawalan ng mataas na pagtaas ng mga sambahayan na pinuputol ang tubig sa panahon ng paggamit ng tubig at labis na presyon ng pipe sa panahon ng mga panahon ng trough ng tubig;

Malutas ang problema ng pag -alis ng buhangin kapag naka -on ang bomba at ang problema sa pag -apaw sa panahon ng operasyon;

Ang mga benepisyo sa ekonomiya ay kapansin -pansin, at ang aktwal na istatistika ng operasyon ay nagpapakita na ang 432,600 kWh ng koryente ay maaaring mai -save sa isang taon. Kinakalkula sa 0.3 yuan bawat kilowatt-hour, mga 129,800 yuan sa mga gastos sa kuryente ay maaaring mai-save. Mahigit sa isang taon ay maaaring mabawi ang lahat ng nadagdagan na pamumuhunan ng patuloy na presyon ng suplay ng tubig na awtomatikong control system.

08 Mga Pakinabang ng Customer:

Ang presyon ng tubig ng network ng supply ng tubig ng tubig ay matatag at hindi nagbabago sa pagbabago ng pagkonsumo ng tubig, na nagpapabuti sa kalidad ng suplay ng tubig;

Iniiwasan nito ang kababalaghan ng pagpapatakbo ng tubig at pagtagas ng tubig na dulot ng hindi normal na pagtaas ng presyon ng tubig sa network ng suplay ng tubig, at binabawasan ang gastos sa pagpapanatili;

Ang epekto ng pag-save ng enerhiya ay kapansin-pansin, at ang pagtaas ng pamumuhunan sa patuloy na sistema ng suplay ng tubig ng presyon ay maaaring ganap na mabawi sa higit sa isang taon;

Ang pag -aaksaya ng mga mapagkukunan ng tubig ay maiiwasan, at ang karagdagang pagpapalawak ng lugar ng funnel ng antas ng tubig na bumaba sa pamamagitan ng labis na pagsasamantala sa tubig sa lupa ay maiiwasan.
