01 Panimula:

Ang elevator ng konstruksyon ay isang kailangang-kailangan na kagamitan sa transportasyon sa pagtatayo ng mga modernong mataas na gusali. Sa partikular, ito ay gumaganap ng isang napakahalagang papel sa pagtatayo ng mga mataas na pagtaas at sobrang mataas na mga gusali, at gumaganap ng isang hindi mapapalitan na papel sa pagtiyak ng panahon ng konstruksyon at kaligtasan, pagbabawas ng mga gastos sa konstruksyon at pagbabawas ng intensity ng paggawa. Ang RVE32 Inverter ay may mahusay na pagganap at pag -save ng enerhiya sa paggamit ng mga elevator ng konstruksyon ng gusali.

02 Mga Tampok:

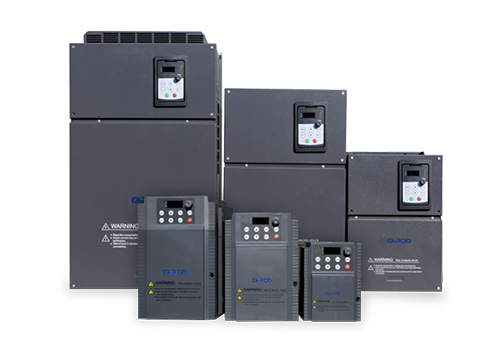

Ang RVE32 ay isang inverter na naka-mount na pader, ang saklaw ng kapangyarihan ay 0.75kW-500kW, ang antas ng boltahe ng papasok na boltahe ng linya ay 380V-480V, at ang pamamaraan ng control ay kontrol ng vector nang walang bilis ng sensor. Ang RVE32 ay may isang kayamanan ng mga pagpapalit, kabilang ang 8 digital input (LI1-LI8), 2 analog input (AI), 2 relay output (TA), 2 analog output (AO), 5V auxiliary power supply para sa analog power supply na nakapirming input, 24V Auxiliary power supply ay ginagamit para sa mga digital na pag-input, lahat ng LI/TA, AI/AO ay maaaring malayang mag-programmed na tukuyin ang mga function. Ang interface ng Modbus ay karaniwang pagsasaayos ng RVE32, walang kinakailangang pagpipilian. Ang RVE32 ay maaaring konektado sa mas mataas na antas ng mga sistema ng automation sa pamamagitan ng MODBUS.

03 kalamangan:

· Mayroon itong mababang mga katangian ng dalas ng metalikang kuwintas at maaaring magbigay ng 0.5Hz 150% na na -rate na metalikang kuwintas;

· Maaasahang kontrol ng preno, ligtas at maaasahan;

· Ang pagsasaayos ng bilis ng multi-yugto upang mapagtanto ang pag-andar ng mabilis na bilis ng pag-load ng ilaw at mabagal na mabibigat na bilis ng pag-load;

· Napakahusay na kasalukuyang paglilimita ng mga katangian, malakas na kapasidad ng labis na karga, ay maaaring epektibong mabawasan ang labis na labis na pag -convert ng dalas, labis na proteksyon, at i -maximize ang pagpapatuloy ng produksyon;

· Ito ay may malakas na kakayahang umangkop sa kapaligiran, at ang ganap na independiyenteng disenyo ng air duct ay maaaring mapabuti ang paglaban sa mga malupit na kapaligiran tulad ng polusyon ng langis, alikabok at mamasa -masa na init.

04 Panimula ng System:

Sa sistemang ito, ang pangunahing bahagi ng circuit ng motor ay hinihimok ng RVE32 37kW inverter. Ang buong sistema ay kinokontrol ng RVE32 frequency converter, at ang bilis ng pagtakbo ay gumagamit ng dalawang bilis upang mapagtanto ang pag -andar ng mabilis na bilis ng pag -load ng ilaw at mabagal na mabibigat na bilis ng pag -load. Output ang isang pangkat ng mga signal ng relay ng preno upang makontrol ang pagbubukas at pagsasara ng preno ng motor.

05 Teknikal na parameter

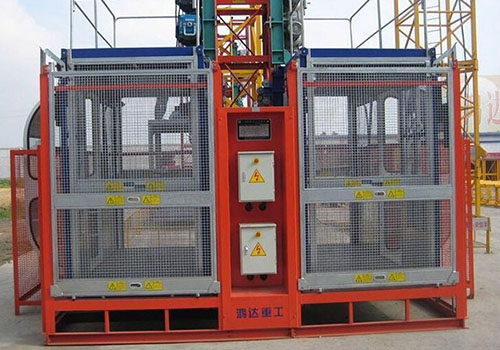

06 sa paggamit ng site:

Ayon sa sitwasyon sa espasyo sa site, ang isang RVE32 series inverter ay naka-install sa control cabinet, at ang pag-install ng inverter at on-site na motor ay tulad ng ipinapakita sa figure.

07 Tumatakbo na Resulta:

Ang sistema ng kontrol ng elevator gamit ang RVE32 inverter ay inilagay sa pagpapatakbo ng higit sa tatlong taon, at nakamit ang mahusay na mga benepisyo sa ekonomiya at panlipunan.

Ang aparato ng control ay nagpapatakbo ng maaasahan, may mahusay na kakayahang umangkop sa kapaligiran, maaaring pigilan ang mga malupit na kapaligiran tulad ng polusyon ng langis, alikabok at mamasa -masa na init, at may mababang rate ng pagkabigo;

*Napakahusay na kasalukuyang paglilimita ng mga katangian, malakas na kapasidad ng labis na karga, ay maaaring epektibong mabawasan ang labis na labis na pag -convert ng dalas, labis na proteksyon, at i -maximize ang pagpapatuloy ng produksyon;

*Walang "slip hook" na kababalaghan kapag ang pag -angat ng timbang ay naiiba kapag ang pag -load ay nagsisimula at huminto;

*Ang light load speed-up at maluwag na mga pag-andar ng pagtuklas ng lubid ay nakakatugon sa mga kinakailangan ng customer para sa pagpapabuti ng kahusayan at kaligtasan ng produksyon.

08 Mga Pakinabang ng Customer ：

Ang tumpak na kontrol ng bilis ay nagpapabuti sa kahusayan ng produksyon;

Bawasan ang pagsusuot at luha ng mga gears ng kagamitan at bawasan ang mga gastos sa pagpapanatili;

Ligtas at maaasahang pagganap upang matiyak ang kaligtasan ng mga aktibidad sa paggawa;
