01 Panimula:

Sa patuloy na pag -unlad ng mga cranes, mahirap para sa tradisyunal na teknolohiya ng kontrol upang matugunan ang lalong mataas na regulasyon ng bilis at mga kinakailangan sa kontrol ng mga cranes. Ngayon, sa mabilis na pag -unlad ng elektronikong teknolohiya, ang kumbinasyon ng crane at elektronikong teknolohiya ay nagiging mas malapit, at ang aparato ng variable na bilis ng kontrol ng bilis ay pumapalit sa tradisyunal na paraan ng kontrol ng bilis ng paglaban ng motor rotor. Kabilang sa maraming mga aparato ng control ng bilis ng bilis ng AC, ang RVE32 frequency converter ay ginawa itong malawak na ginagamit sa iba't ibang mga aplikasyon dahil sa katatagan ng pagganap, kayamanan ng mga pag -andar ng pagpapalawak ng pagpipilian, kakayahang umangkop ng kapaligiran ng programming, mga katangian ng metalikang kuwintas at kakayahang magamit upang magamit sa iba't ibang mga okasyon. Sinakop ng Inverter ang isang napakahalagang posisyon sa high-end market.

02 Mga Tampok:

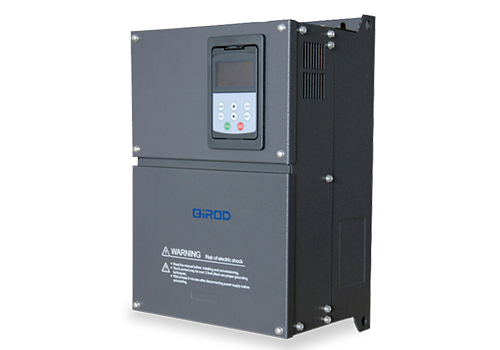

Ang RVE32 ay isang inverter na naka-mount na pader, ang saklaw ng kapangyarihan ay 0.75kW-500kW, ang antas ng boltahe ng papasok na boltahe ng linya ay 380V-480V, at ang pamamaraan ng control ay kontrol ng vector nang walang bilis ng sensor. Ang RVE32 ay may isang kayamanan ng mga pagpapalit, kabilang ang 8 digital input (LI1-LI8), 2 analog input (AI), 2 relay output (TA), 2 analog output (AO), 5V auxiliary power supply para sa analog power supply na nakapirming input, 24V Auxiliary power supply ay ginagamit para sa mga digital na pag-input, lahat ng LI/TA, AI/AO ay maaaring malayang mag-programmed na tukuyin ang mga function.

Ang interface ng Modbus ay karaniwang pagsasaayos ng RVE32, walang kinakailangang pagpipilian. Ang RVE32 ay maaaring konektado sa mas mataas na antas ng mga sistema ng automation sa pamamagitan ng MODBUS.

03 kalamangan:

· Sa mga katangian ng mababang-dalas na metalikang kuwintas, maaari itong magbigay ng 0.5Hz 150% ng na-rate na metalikang kuwintas upang matiyak ang maayos na pagsisimula ng variable frequency crane.

· Ang maaasahang kontrol ng lohika ng preno, ang oras ng preno ay nababagay, habang tinitiyak na ang kawit ay hindi madulas, maiiwasan din nito ang malaking inrush kasalukuyang ng motor.

· Ang proseso ng pagpabilis at pagkabulok ay alinsunod sa mode na S-curve, na pinatataas ang katatagan ng trabaho, binabawasan ang epekto ng mekanikal, at pinalawak ang buhay ng serbisyo ng kagamitan.

· Ang panimulang kasalukuyang ay maliit, ang kasalukuyang epekto sa grid ng kuryente ay maliit, ang pag -aaksaya ng suplay ng kuryente ay lubos na nabawasan, at ang epekto ng pag -save ng enerhiya ay malinaw.

· Kumpletuhin ang pag -andar ng proteksyon, pagbutihin ang kadahilanan ng kaligtasan at mapadali ang inspeksyon at pagpapanatili.

· Ito ay may malakas na kakayahang umangkop sa kapaligiran, at ang ganap na independiyenteng disenyo ng air duct ay maaaring mapabuti ang paglaban sa mga malupit na kapaligiran tulad ng polusyon ng langis, alikabok at mamasa -masa na init.

04 Panimula ng System:

Sa sistemang ito, 4 na hanay ng 7.5kW motor ay hinihimok ng isang RVE32 45kW inverter upang mapagtanto ang kontrol ng cart ng gantry crane. Ang RVE32 ay maaaring magbigay ng kumpletong control ng pagbubukas ng lohika ng preno, mataas at mababang bilis ng paglipat ng bilis, kontrol ng multi-motor na parallel vector control, adjustable control ng boltahe ng pagpepreno, mataas na dalas na pagpapahina ng control control ng operasyon at iba pang mga pag-andar, upang makamit ang kontrol ng mga cranes ng gantry.

05 Teknikal na Parameter:

06 sa paggamit ng site:

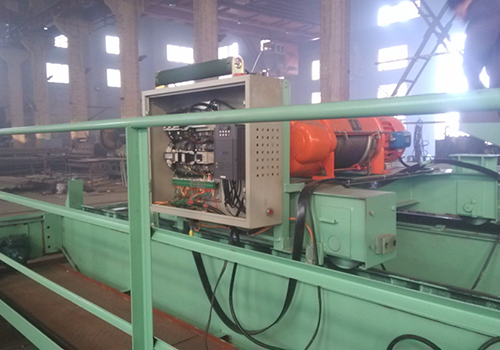

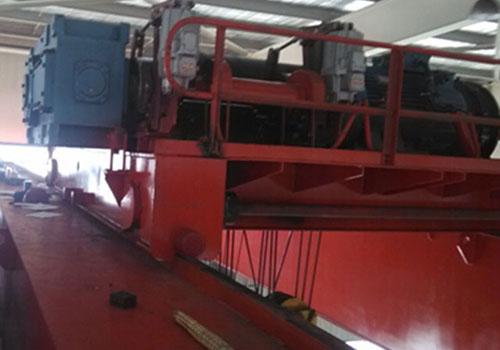

Ayon sa sitwasyon sa espasyo sa site, ang isang RVE32 series inverter ay naka-install sa control cabinet, at ang pag-install ng inverter at on-site na motor ay tulad ng ipinapakita sa figure.

07 Tumatakbo na Resulta:

Ang sistema ng control ng gantry crane gamit ang RVE32 inverter ay inilagay sa loob ng higit sa tatlong taon, at nakamit ang mahusay na mga benepisyo sa ekonomiya at panlipunan:

*Ang aparato ng control ay nagpapatakbo ng maaasahan, may mahusay na kakayahang umangkop sa kapaligiran, maaaring pigilan ang mga malupit na kapaligiran tulad ng polusyon ng langis, alikabok at mamasa -masa na init, at may mababang rate ng pagkabigo;

*Napakahusay na kasalukuyang paglilimita ng mga katangian, malakas na kapasidad ng labis na karga, ay maaaring epektibong mabawasan ang labis na labis na pag -convert ng dalas, labis na proteksyon, at i -maximize ang pagpapatuloy ng produksyon;

* Ang pagsisimula at pagpapatakbo ng proseso ay makinis at mahusay, ligtas at maaasahan.

08 Mga Pakinabang ng Customer:

Ang inverter at crane ay nagpapatakbo ng matatag, lubos na binabawasan ang mga gastos sa pagpapanatili;

Ang komprehensibong pag -andar ng proteksyon ng inverter ay nagsisiguro sa pagpapatuloy ng produksyon;

Mataas at mababang bilis ng paglipat ng bilis, mataas na kahusayan;

Ang control ng preno ay natanto ng frequency converter, at ang kaligtasan ay mabuti.
