01 Panimula:

Ang mga tool na kinokontrol na makina, na tinukoy bilang mga tool ng CNC machine para sa maikli, ay mga produktong mechatronic na pinagsama ang mekanikal, elektrikal, haydroliko, pneumatic, microelectronics at mga teknolohiya ng impormasyon sa loob ng 30 taon. Ang spindle at bawat sistema ng feed ay hinihimok ng kani -kanilang mga motor. Sa pag -unlad ng teknolohiya ng regulasyon ng bilis ng pag -convert ng dalas, ang spindle ng tool ng CNC machine ay hinihimok ng frequency converter, na maaaring matugunan ang mga pangangailangan sa trabaho. Ang Qidian frequency converter RVE32 ay may malawak na hanay ng mga aplikasyon sa mga tool ng CNC machine, at nakamit ang mahusay na benepisyo sa ekonomiya at panlipunan.

02 Mga Tampok:

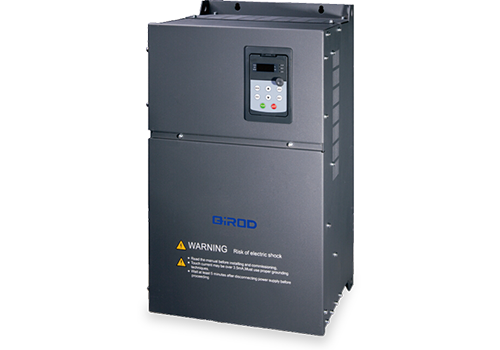

Ang RVE32 ay isang inverter na naka-mount na pader, ang saklaw ng kapangyarihan ay 0.75kW-500kW, ang antas ng boltahe ng papasok na boltahe ng linya ay 380V-480V, at ang pamamaraan ng control ay kontrol ng vector nang walang bilis ng sensor.

Ang RVE32 ay may isang kayamanan ng mga pagpapalit, kabilang ang 8 digital input (LI1-LI8), 2 analog input (AI), 2 relay output (TA), 2 analog output (AO), 5V auxiliary power supply para sa analog power supply na nakapirming input, 24V Auxiliary power supply ay ginagamit para sa mga digital na pag-input, lahat ng LI/TA, AI/AO ay maaaring malayang mag-programmed na tukuyin ang mga function.

Ang interface ng Modbus ay karaniwang pagsasaayos ng RVE32, walang kinakailangang pagpipilian. Ang RVE32 ay maaaring konektado sa mas mataas na antas ng mga sistema ng automation sa pamamagitan ng MODBUS.

03 kalamangan:

· Malaking panimulang metalikang kuwintas, na nagbibigay ng 0.5Hz 150% na na -rate na metalikang kuwintas, madaling simulan ang motor ng spindle;

· Mayroon itong kalamangan ng mabilis na tugon ng metalikang kuwintas, at kapag ang pag -load ay nagbabago, ang kasalukuyang pagbabagu -bago ay maliit;

· Mayroon itong mahusay na kapasidad ng labis na karga at kakayahang umangkop sa kapaligiran, at may mataas na pagiging maaasahan ng pagpapatakbo;

· Sa katumpakan ng bilis ng kontrol, ang katumpakan ng control ay 0.2%, at ang tumpak na kontrol ng bilis ay natanto;

· Napakahusay na kasalukuyang paglilimita ng mga katangian, malakas na kapasidad ng labis na karga, ay maaaring epektibong mabawasan ang labis na labis na pag -convert ng dalas, labis na proteksyon, at i -maximize ang pagpapatuloy ng produksyon;

· Ito ay may malakas na kakayahang umangkop sa kapaligiran, at ang ganap na independiyenteng disenyo ng air duct ay maaaring mapabuti ang paglaban sa mga malupit na kapaligiran tulad ng polusyon ng langis, alikabok at mamasa -masa na init.

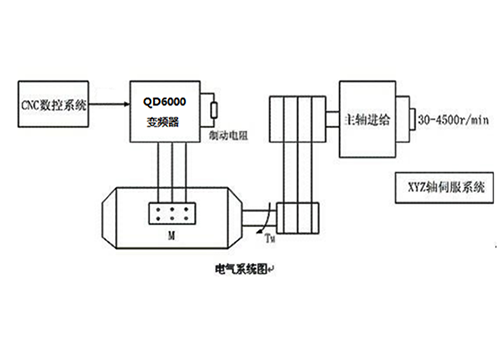

04 Panimula ng System:

Sa sistemang ito, ang 4KW CNC machine tool spindle ay hinihimok ng RVE32 5.5kW inverter, at ang mabilis na pagpepreno at paghinto ay natanto sa pamamagitan ng panlabas na yunit ng pagpepreno at risistor ng pagpepreno. Ang pagkakaiba-iba ng bilis na dulot ng pagbabago ng pag-load ay napakaliit ng kontrol ng open-loop vector.

05 Teknikal na Parameter:

06 sa paggamit ng site:

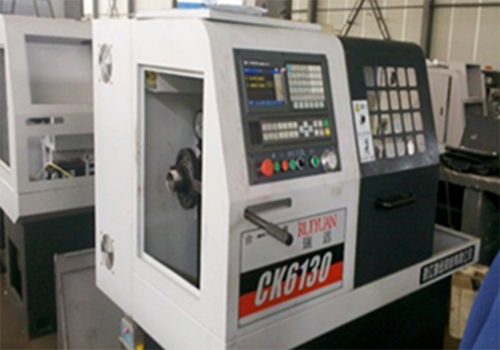

Ayon sa sitwasyon sa espasyo sa site, ang isang RVE32 series inverter ay naka-install sa control cabinet, at ang pag-install ng inverter at on-site na motor ay tulad ng ipinapakita sa figure.

07 Tumatakbo na Resulta:

Ang CNC Machine Tool Control System gamit ang RVE32 Inverter ay nagpapatakbo ng higit sa tatlong taon, at nakamit ang mahusay na mga benepisyo sa ekonomiya at panlipunan:

Ang aparato ng control ay nagpapatakbo ng maaasahan, may mahusay na kakayahang umangkop sa kapaligiran, maaaring pigilan ang mga malupit na kapaligiran tulad ng polusyon ng langis, alikabok at mamasa -masa na init, at may mababang rate ng pagkabigo;

Real-time na pagsubaybay at kontrol ng output kasalukuyang, na may mahusay na dynamic na kakayahan sa pagtugon, at mas mahusay na kalidad ng mga produktong ginawa;

Napakahusay na kasalukuyang paglilimita ng mga katangian, malakas na kapasidad ng labis na karga, ay maaaring epektibong mabawasan ang labis na labis na pag -convert ng dalas, labis na proteksyon, at i -maximize ang pagpapatuloy ng produksyon;

Napakahusay na mga katangian ng mababang-dalas na metalikang kuwintas, matatag na operasyon sa mababang bilis na rate ng metalikang kuwintas.

08 Mga Pakinabang ng Customer:

Ang inverter at spindle motor ay tumatakbo nang matatag, binabawasan ang mga gastos sa pagpapanatili; Nabawasan ang pagkawala ng motor at mga gastos sa pagpapanatili;

Ang komprehensibong pag -andar ng proteksyon ng inverter ay nagsisiguro sa pagpapatuloy ng produksyon;

Ang paggawa ng mga produkto ay higit na naaayon sa mga kinakailangan, at ang rate ng depekto ay lubos na nabawasan.
