01 Panimula:

Ang mga vertical lathes ay malalaking mekanikal na kagamitan na ginagamit upang maproseso ang malaki at mabibigat na mga workpieces na may malalaking sukat ng radial at medyo maliit na mga sukat ng ehe at kumplikadong mga hugis. Tulad ng cylindrical na ibabaw, dulo ng ibabaw, conical na ibabaw, cylindrical hole, conical hole, atbp ng iba't ibang mga disc, gulong at manggas. Ang pag -thread, spherical turn, profiling, paggiling at paggiling ay posible rin sa tulong ng mga karagdagang aparato. Ang spindle ng mga malalaking tool ng makina ay kinokontrol ng RVE32 inverter upang makamit ang matatag na kontrol ng bilis, na may mahusay na mababang-dalas na mga katangian ng metalikang kuwintas at mabilis na bilis ng pagtugon. Ang mabilis na pagpepreno at paghinto ay natanto sa pamamagitan ng yunit ng pagpepreno at risistor ng pagpepreno.

02 Mga Tampok:

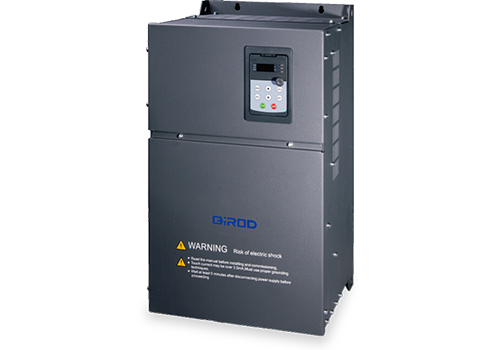

Ang RVE32 ay isang inverter na naka-mount na pader, ang saklaw ng kapangyarihan ay 0.75kW-500kW, ang antas ng boltahe ng papasok na boltahe ng linya ay 380V-480V, at ang pamamaraan ng control ay kontrol ng vector nang walang bilis ng sensor. Ang RVE32 ay may isang kayamanan ng mga aparato ng control, kabilang ang 8 digital input (LI1-LI8), 2 analog input (AI), 2 relay output (TA), 2 analog output (AO), 5V auxiliary power supply para sa analog power supply na naayos na input, 24V Auxiliary power supply ay ginagamit para sa digital input, lahat ng LI/TA, AI/AO ay maaaring malayang mag-programmed upang tukuyin ang mga functions.

Ang interface ng Modbus ay karaniwang pagsasaayos ng RVE32 nang walang pagpipilian. Ang RVE32 ay maaaring konektado sa mas mataas na antas ng mga sistema ng automation sa pamamagitan ng MODBUS.

03 kalamangan:

· Magbigay ng 0.5Hz 150% na na -rate na metalikang kuwintas, madaling simulan ang motor ng spindle;

· Sa katumpakan ng bilis ng kontrol, ang katumpakan ng control ay 0.2%, at ang tumpak na kontrol ng bilis ay nakamit;

· Na may mahusay na kontrol sa pagpapahina ng patlang, makakamit nito ang tumpak na kontrol kahit na tumatakbo sa mataas na dalas;

· Mayroon itong kalamangan ng mabilis na tugon ng metalikang kuwintas, at kapag ang pag -load ay nagbabago, ang kasalukuyang pagbabagu -bago ay maliit;

· Mayroon itong mahusay na kapasidad ng labis na karga at kakayahang umangkop sa kapaligiran, at may mataas na pagiging maaasahan ng pagpapatakbo;

· Superior AVR function, super grid adaptability, garantiya output boltahe, kasalukuyang at bilis ng katatagan;

· Napakahusay na kasalukuyang paglilimita ng mga katangian, malakas na kapasidad ng labis na karga, ay maaaring epektibong mabawasan ang labis na labis na pag-convert ng dalas, over-kasalukuyang proteksyon, limitahan upang matiyak ang pagpapatuloy ng produksyon;

· Ito ay may malakas na kakayahang umangkop sa kapaligiran, at ang ganap na independiyenteng disenyo ng air duct ay maaaring mapabuti ang paglaban sa mga malupit na kapaligiran tulad ng polusyon ng langis, alikabok at mamasa -masa na init.

04 Panimula ng System:

Sa sistemang ito, ang spindle ng isang 55kW vertical lathe ay hinihimok ng isang RVE32 75kW frequency converter, at isang mabilis na paghinto ng pagpepreno ay natanto sa pamamagitan ng isang panlabas na yunit ng pagpepreno at risistor ng pagpepreno. Ang patuloy na bilis ng pagputol ay nakamit sa pamamagitan ng control ng open-loop vector, at ang pagkakaiba-iba ng bilis na dulot ng mga pagbabago sa pag-load ay napakaliit. Ang inverter ay sinimulan sa pamamagitan ng control terminal, at ang bilis na ibinigay ay kinokontrol ng 0-10V analog boltahe signal ng control system. Kapag ang motor ay tumatakbo sa 70Hz, ang bilis ng pagbabagu -bago ay mas mababa sa 1 rpm, at ang kasalukuyang pagbabagu -bago ay mas mababa sa 1A, napagtanto ang tumpak na kontrol ng bilis.

05 Teknikal na Parameter:

06 sa paggamit ng site:

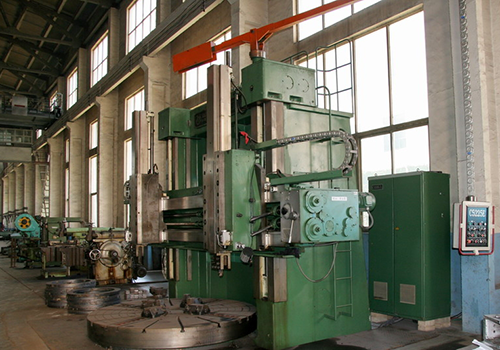

Ayon sa sitwasyon sa espasyo sa site, ang isang RVE32 series inverter ay naka-install sa control cabinet, at ang pag-install ng inverter at on-site na motor ay tulad ng ipinapakita sa figure.

07 Tumatakbo na Resulta:

Ang vertical lathe control system gamit ang RVE32 inverter ay inilagay sa pagpapatakbo ng higit sa tatlong taon, at nakamit ang mahusay na mga benepisyo sa ekonomiya at panlipunan:

Ang aparato ng control ay nagpapatakbo ng maaasahan, may mahusay na kakayahang umangkop sa kapaligiran, maaaring pigilan ang mga malupit na kapaligiran tulad ng polusyon ng langis, alikabok at mamasa -masa na init, at may mababang rate ng pagkabigo;

Napakahusay na kasalukuyang paglilimita ng mga katangian, malakas na kapasidad ng labis na karga, ay maaaring epektibong mabawasan ang labis na labis na pag -convert ng dalas, labis na proteksyon, at i -maximize ang pagpapatuloy ng produksyon;

Mataas ang bilis ng control control, at ang mga produkto ng produksyon ay higit na naaayon sa mga kinakailangan; Ang vertical lathe control system gamit ang QD6000 inverter ay inilagay sa pagpapatakbo ng higit sa tatlong taon, at nakamit ang mahusay na mga benepisyo at resulta ng ekonomiya.

08 Mga Pakinabang ng Customer:

Ang inverter at spindle motor ay tumatakbo nang matatag, binabawasan ang mga gastos sa pagpapanatili;

Ang komprehensibong pag -andar ng proteksyon ng inverter ay nagsisiguro sa pagpapatuloy ng produksyon;

Ang paggawa ng mga produkto ay higit na naaayon sa mga kinakailangan, at ang rate ng depekto ay lubos na nabawasan.
