01 Panimula:

Ang rotary cutting machine ay isa sa mga pangunahing kagamitan para sa paggawa ng playwud. Nahahati ito sa makina na nakabatay sa rotary cutter machine at non-card rotary cutting machine. Sa pagsulong ng teknolohiya, ang teknolohiya ng digital servo control ay inilalapat din sa paggawa ng rotary cutting machine. Ang log rotary cutter ay muling nagrotate sa natitirang core ng kahoy, upang ang mga hilaw na materyales ay ganap na ginagamit. Ang Shanghai Qidian ay nakapag -iisa na nakabuo ng isang hanay ng mga system na angkop para sa iba't ibang uri ng mga rotary cutting machine sa merkado. Matapos ang praktikal na aplikasyon sa Shandong, Hebei, Guangxi, Jiangxi at iba pang mga lugar, nalutas nito ang maraming mga alalahanin ng mga tagagawa ng makinarya tungkol sa numerong kontrol at pag -aautomat ng mga kagamitan sa pagputol ng rotary. mga kinakailangan.

02 Mga Tampok:

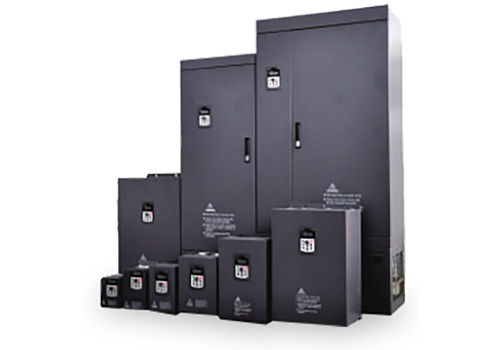

Ang D51 ay isang inverter na naka-mount na pader, ang saklaw ng kapangyarihan ay 3kW-15kW, ang papasok na boltahe ng linya ay 380V-480V, at ang control mode ay kontrol ng vector nang walang bilis ng sensor at control-loop vector control.

03 kalamangan:

· Ay may mababang dalas na mga katangian ng metalikang kuwintas, 0.5Hz 180% na na -rate na metalikang kuwintas;

· Para sa mga kumplikadong rotary cutting na mga bagay, mayroon itong sapat na pagsisimula ng metalikang kuwintas upang matiyak na ang motor ay may malakas na lakas ng paggupit at pantay na output sa panahon ng mababang bilis ng mabibigat na pagputol;

· Mayroon itong bilis ng pagkontrol sa bilis, ang katumpakan ng control ay 0.2%, napagtanto ang tumpak na kontrol ng bilis, tinitiyak ang pagiging maayos ng rotary cutting at high-speed stop at i-restart ang trabaho, na maihahambing sa mga na-import na inverters;

· Ang tugon ng metalikang kuwintas ay nangangailangan lamang ng 20ms, napagtanto ang mabilis na pagtugon, at ang pangkalahatang tumatakbo na estado ay mas matatag;

· Mahusay na labis na kapasidad at kakayahang umangkop sa kapaligiran, mataas na pagiging maaasahan ng pagpapatakbo;

· Napakahusay na pag -andar ng AVR, Super Grid Adaptability, panatilihin ang Output Torque na pare -pareho sa kaso ng pagbabagu -bago ng boltahe, at maaaring matugunan ang normal na operasyon ng rotary cutting kapag ang rate ng boltahe ay nasa itaas ng 60℅;

· Napakahusay na kasalukuyang paglilimita ng mga katangian, malakas na kapasidad ng labis na karga, ay maaaring epektibong mabawasan ang labis na labis na pag -convert ng dalas, labis na proteksyon, at i -maximize ang pagpapatuloy ng produksyon;

· Ito ay may malakas na kakayahang umangkop sa kapaligiran, at ang ganap na independiyenteng disenyo ng air duct ay maaaring mapabuti ang paglaban sa mga malupit na kapaligiran tulad ng polusyon ng langis, alikabok at mamasa -masa na init.

04 Panimula ng System:

Sa sistemang ito, ang rotary cutting machine ay hinihimok ng D51 frequency converter, ang mga kable ng control system ay simple, walang panlabas na magsusupil, ang lahat ng mga pag-andar ay natanto ng built-in na frequency converter, at ang buong sistema ay matipid at maaasahan. Gamit ang rotary encoder dahil ang distansya ng pagsukat ng sensor ay maaaring mapabuti ang katumpakan ng pagsukat sa 0.01mm; Gamit ang rotary encoder upang masukat ang aktwal na bilis ng roller ay maiiwasan ang error na dulot ng hindi matatag na boltahe ng grid sa kapal ng rotary cutting.

05 Teknikal na Parameter:

06 sa paggamit ng site:

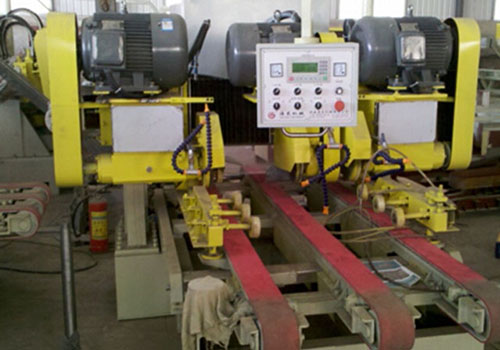

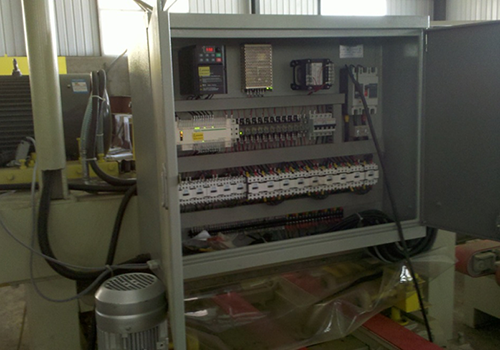

Ayon sa sitwasyon sa espasyo sa site, ang isang D51 series inverter ay naka-install sa control cabinet, at ang pag-install ng inverter at on-site na motor ay tulad ng ipinapakita sa figure.

07 Tumatakbo na Resulta:

Ang Rotary Cutting Machine Control System gamit ang D51 Inverter ay inilagay sa loob ng higit sa tatlong taon, at nakamit ang mahusay na mga benepisyo sa ekonomiya at panlipunan:

Ang aparato ng control ay nagpapatakbo ng maaasahan, may mahusay na kakayahang umangkop sa kapaligiran, maaaring pigilan ang mga malupit na kapaligiran tulad ng polusyon ng langis, alikabok at mamasa -masa na init, at may mababang rate ng pagkabigo;

Napakahusay na kasalukuyang paglilimita ng mga katangian, malakas na kapasidad ng labis na karga, ay maaaring epektibong mabawasan ang labis na labis na pag -convert ng dalas, labis na proteksyon, at i -maximize ang pagpapatuloy ng produksyon;

Ang mga teknolohikal na mga parameter ng rotary cutting makinarya ay nakatakda sa online, at ang kapal ng pagputol ay patuloy na nababagay upang matugunan ang iba't ibang mga kahilingan sa merkado;

Mataas ang bilis ng control control, at ang mga produkto ng produksyon ay mas naaayon sa mga kinakailangan.

08 Mga Pakinabang ng Customer:

Ang kapal ng rotary cutting ay pantay, ang ibabaw ay makinis, at ang mga kinakailangan sa proseso ay natutugunan;  Ang komprehensibong pag -andar ng proteksyon ng inverter ay maaaring matiyak ang paggawa kahit na ang power grid ay nagbabago, at i -maximize ang pagpapatuloy ng paggawa;  Pagbutihin ang kahusayan sa produksyon at paggamit ng kahoy, protektahan ang kapaligiran at i -save ang mga gastos sa produksyon.
