01 Panimula:

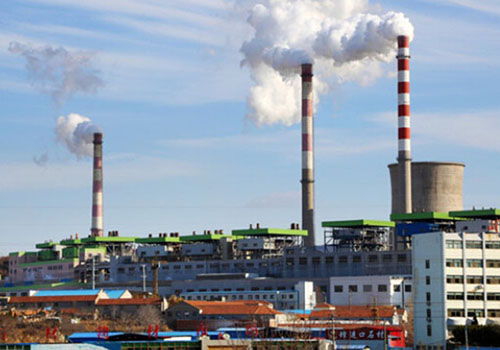

Ang taglamig sa hilagang Tsina ay mahaba at malamig, at ang mga pamamaraan ng pag -init tulad ng pag -init at geothermal ay naging pangunahing paraan para sa mga tao dito upang mapanatili ang malamig sa taglamig. Ang planta ng thermal power ay naghahatid ng superheated steam sa bawat istasyon ng heat exchange sa pamamagitan ng pipeline ng paghahatid ng singaw. Sa istasyon ng palitan ng init, ang singaw ay nagpapainit ng mainit na tubig sa pamamagitan ng heat exchanger, at ang nagpapalipat -lipat na bomba ay nagpapadala ng mainit na tubig sa pangalawang network at ang iba't ibang mga heat exchanger sa pamamagitan ng pag -init ng pipeline. gumagamit. Ang D71 inverter ng Shanghai Qidian ay malawakang ginagamit sa mga patlang ng munisipyo, tulad ng pag -init, HVAC, mga gawa ng tubig at mga halaman ng paggamot sa dumi sa alkantarilya. Ang aming mga produkto at solusyon ay may kamangha-manghang mga epekto sa pag-save ng enerhiya, ligtas at maaasahang operasyon, at ang garantiya para sa matatag na operasyon ng munisipal na sistema.

02 Mga Tampok:

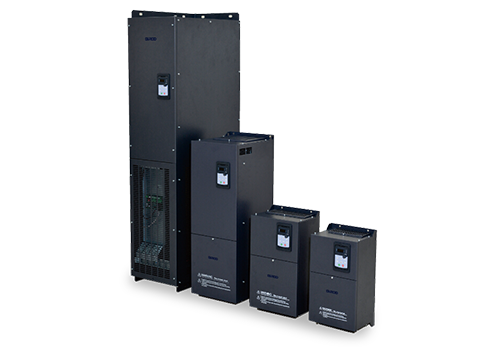

Ang D71 ay isang inverter na naka-mount sa dingding na may saklaw ng lakas na 0.75kW-500kW, at ang mode ng kontrol ng antas ng boltahe ng papasok na boltahe ng linya ay 380V-480V, na kontrol ng vector nang walang bilis ng sensor. Ang bilis ng kontrol ng vector ng bilis ay lalong angkop para sa mga tagahanga at bomba. Ang bilis ng sensorless vector control ay hindi lamang may isang bilis na sarado na loop kundi pati na rin ang isang kasalukuyang saradong loop, at ang matatag na estado ng kasalukuyang motor ay mas matatag.

Ang D71 ay may isang kayamanan ng mga terminal ng kliyente, kabilang ang 8 digital input (Li1-LI8), 2 analog input (AI), 2 relay output (TA), 2 analog output (AO), 5V auxiliary power supply para sa analog input na naayos na input, 24V auxiliary power supply ay ginamit para sa digital input, lahat ng Li/Ta, AI/AO ay maaaring malayang mag-program na mag-program. Ang interface ng Modbus ay karaniwang pagsasaayos ng D71, walang kinakailangang pagpipilian. Ang D71 ay maaaring konektado sa mas mataas na antas ng mga sistema ng automation sa pamamagitan ng Modbus. Ang D71 Series Inverter ay may built-in na PID function, ang operasyon ay mas nababaluktot, at maraming mga paraan upang makontrol ang interface.

04 Panimula ng System:

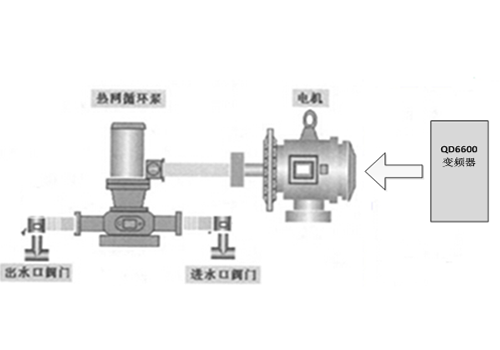

Sa sistemang ito, ang isang D71 110kW frequency converter ay ginagamit upang magmaneho ng isang 110kW heat network na nagpapalipat -lipat ng pump. Sa pamamagitan ng pagkolekta ng pagkakaiba sa temperatura sa pagitan ng kabuuang output at pagbabalik ng temperatura ng tubig ng system, at paghahambing ng pagkakaiba sa temperatura ng sistema ng gumagamit na ibabalik ang temperatura ng tubig sa bawat lugar na may pagkakaiba sa temperatura ng disenyo ng system, ang bilis ng nagpapalipat-lipat na bomba ay awtomatikong nababagay ng built-in na PID function ng inverter upang mapagtanto ang pagsasaayos ng kabuuang daloy at temperatura ng system.

05 Teknikal na Parameter:

06 sa paggamit ng site:

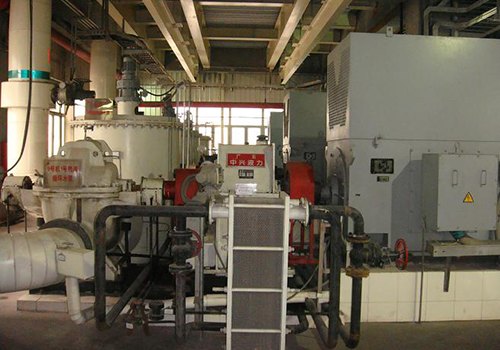

Ayon sa sitwasyon sa espasyo sa site, ang isang D71 series inverter ay naka-install sa control cabinet, at ang pag-install ng inverter at on-site na motor ay tulad ng ipinapakita sa figure.

07 Tumatakbo na Resulta:

Ang network ng pag -init na nagpapalipat -lipat ng sistema ng bomba ng tubig gamit ang D71 inverter ay inilagay sa loob ng higit sa tatlong taon, at nakamit ang mahusay na mga benepisyo sa ekonomiya at panlipunan:

Ang aparato ng control ay nagpapatakbo ng maaasahan at may mababang rate ng pagkabigo;  Sa pamamagitan ng awtomatikong pagsasaayos ng PID, ang kababalaghan ng hindi pantay na pag -init at paglamig ng bawat istasyon sa network ng pag -init ay tinanggal;

Napagtanto ang hindi natukoy na operasyon ng produksyon, lubos na binabawasan ang intensity ng paggawa at pagbutihin ang kahusayan sa produksyon;

Ang mga benepisyo sa ekonomiya ay makabuluhan, at ang lahat ng pagtaas ng pamumuhunan ay maaaring mabawi sa higit sa isang taon.

08 Mga Pakinabang ng Customer:

Ang pag-init at paglamig ng bawat istasyon sa network ng pag-init ay pantay, na nagsisiguro sa mga pangangailangan ng pag-init ng mga malalayong customer at maiiwasan ang sobrang pag-init ng mga malapit na mga customer.

Napagtanto ang hindi natukoy na operasyon ng paggawa at pagbutihin ang kahusayan sa produksyon;

Ang mekanikal na epekto ay nabawasan, na lubos na nakakatipid sa gastos sa pagpapanatili;

Ang epekto ng pag-save ng enerhiya ay kapansin-pansin, at ang pagtaas ng pamumuhunan ay maaaring ganap na mabawi sa higit sa isang taon.
