01 Panimula:

Kasama sa konsepto ng HVAC ang pag -init, bentilasyon, at air conditioning, kaya mayroon itong mas malawak na konsepto kaysa sa gitnang air conditioning. Ang konsepto ng pag -save ng enerhiya sa HVAC ay hindi upang mabawasan ang kapaligiran o sugpuin ang demand ng enerhiya kapalit ng pag -save ng enerhiya, ngunit upang mapagbuti ang kahusayan ng enerhiya ng mga gusali sa pamamagitan ng paglalapat ng mga pamamaraan ng integrated na mapagkukunan (IRP) at mga pamamaraan ng pamamahala ng enerhiya (DSM), na may limitadong mga mapagkukunan at mga gastos sa pagkonsumo ng enerhiya upang makakuha ng kahusayan sa lipunan at pang -ekonomiya upang matugunan ang lumalagong mga pangangailangan sa kapaligiran. Ang D71 inverter ay malawakang ginagamit sa mga sistema ng pag-init, bentilasyon at air-conditioning sa mga high-end na lugar tulad ng mga paliparan, radyo at telebisyon, mga ospital, at mga subway.

02 Mga Tampok:

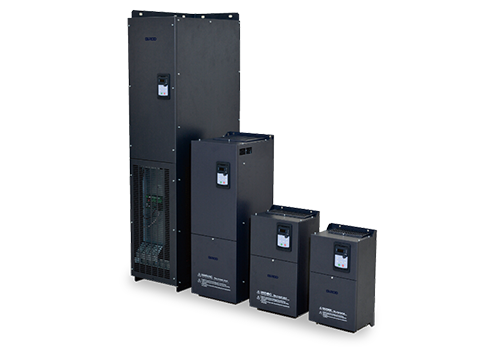

Ang D71 ay isang inverter na naka-mount na pader, ang saklaw ng kapangyarihan ay 0.75kW-500kW, ang antas ng boltahe ng papasok na boltahe ng linya ay 380V-480V, at ang paraan ng control ay ang kontrol ng vector nang walang bilis ng sensor.

Ang D71 ay may isang kayamanan ng mga aparato ng control, kabilang ang 8 digital input (Li1-LI8), 2 analog input (AI), 2 relay output (TA), 2 anal output (AO), 5V auxiliary power supply para sa analog power supply na nakapirming input, 24V Auxiliary power supply ay ginagamit para sa digital input, lahat ng Li/Ta, AI/AO ay maaaring malayang mag-programmed sa mga function.

Ang interface ng Modbus ay karaniwang pagsasaayos ng D71, walang kinakailangang pagpipilian. Ang D71 ay maaaring konektado sa mas mataas na antas ng mga sistema ng automation sa pamamagitan ng Modbus.

03 kalamangan:

· Magandang mababang-dalas na pagganap ng metalikang kuwintas (1.5 beses ang output ng metalikang kuwintas kapag open-loop 0.5Hz), mababang-dalas na malaking metalikang kuwintas;

· Mayroon itong kalamangan ng mabilis na tugon ng metalikang kuwintas, at kapag ang pag -load ay nagbabago, ang kasalukuyang pagbabagu -bago ay maliit;

· Mayroon itong mahusay na kapasidad ng labis na karga at kakayahang umangkop sa kapaligiran, at may mataas na pagiging maaasahan ng pagpapatakbo;

· Super Power Grid Adaptability, Anti-Power Grid Fluctuation Kakayahan Hanggang sa ± 15%, upang matiyak ang katatagan ng boltahe ng output, kasalukuyang, bilis;

· Ang 15kW at sa itaas ay nilagyan ng karaniwang mga reaktor ng DC, na gumaganap nang maayos sa harmonic control at katatagan, na tumutulong sa mga customer na makatipid ng mga gastos sa hardware;

· Napakahusay na kasalukuyang paglilimita ng mga katangian, malakas na kapasidad ng labis na karga, ay maaaring epektibong mabawasan ang labis na labis na pag -convert ng dalas, labis na proteksyon, at i -maximize ang pagpapatuloy ng produksyon;

· Ito ay may malakas na kakayahang umangkop sa kapaligiran, at ang ganap na independiyenteng disenyo ng air duct ay maaaring mapabuti ang paglaban sa mga malupit na kapaligiran tulad ng polusyon ng langis, alikabok at mamasa -masa na init.

04 Panimula ng System:

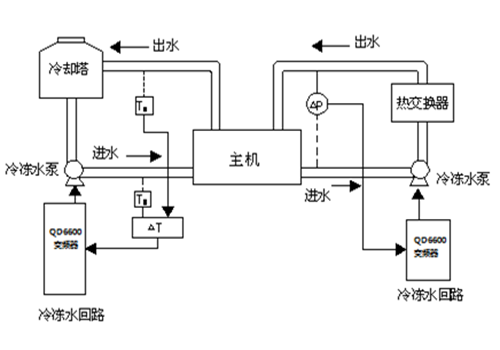

Sa sistemang ito, ang dalawang 110kW na pinalamig na mga bomba ng tubig ay hinihimok ng dalawang D71 110kW inverters, at mayroon ding ilang mga D71 inverters na nagtutulak ng mga tagahanga (kabilang ang mga panloob na tagahanga at mga tagahanga ng paglamig ng tower). Sa pinalamig na sistema ng sirkulasyon ng tubig, ang signal 1 (signal signal o signal ng presyon) ng circuit ng inlet ng tubig at ang signal 2 (signal signal o signal ng presyon) ng circuit outlet circuit ay ipinadala sa analog module upang makuha ang analog feedback signal ng inverter. Sa pamamagitan ng built-in na PID function ng inverter, natanto ang closed-loop awtomatikong kontrol.

05 Teknikal na Parameter:

06 sa paggamit ng site:

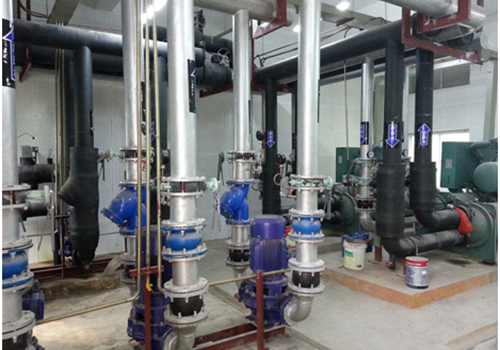

Ayon sa sitwasyon sa espasyo sa site, ang isang D71 series inverter ay naka-install sa control cabinet, at ang pag-install ng inverter at on-site na motor ay tulad ng ipinapakita sa figure.

07 Tumatakbo na Resulta:

Ang pag-init, bentilasyon at air-conditioning control system gamit ang D71 inverter ay inilagay sa pagpapatakbo ng higit sa tatlong taon, at nakamit ang mahusay na mga benepisyo sa ekonomiya at panlipunan:

Ang aparato ng control ay nagpapatakbo ng maaasahan, may mahusay na kakayahang umangkop sa kapaligiran, maaaring pigilan ang mga malupit na kapaligiran tulad ng polusyon ng langis, alikabok at mamasa -masa na init, at may mababang rate ng pagkabigo;

Napakahusay na kasalukuyang paglilimita ng mga katangian, malakas na kapasidad ng labis na karga, ay maaaring epektibong mabawasan ang labis na labis na pag -convert ng dalas, labis na proteksyon, at i -maximize ang pagpapatuloy ng produksyon;

Ang gitnang sistema ng air-conditioning ay nagpatibay ng dalas ng conversion closed-loop control, na may mabilis na dynamic na tugon at mataas na antas ng automation, at ang buong sistema ay napagtanto ang digital at intelihenteng kontrol;

Ang mga benepisyo sa ekonomiya ay kapansin -pansin, ang pangunahing epekto ng pag -save ng enerhiya ay 35% hanggang 55%, at ang buong pamumuhunan ay nadagdagan ng frequency control control system ay maaaring mabawi sa higit sa isang taon.

08 Mga Pakinabang ng Customer:

Ang PID closed-loop awtomatikong kontrol ay binabawasan ang workload ng manggagawa at nagpapabuti ng kahusayan sa trabaho;

Nabawasan ang pagkawala ng motor at mga gastos sa pagpapanatili;

Ang komprehensibong pag -andar ng proteksyon ng dalas ng converter ay nagsisiguro sa pagpapatuloy ng produksyon;

Bawasan ang tumatakbo na ingay ng bomba ng tubig at pagbutihin ang ginhawa ng gusali;

Ang mga benepisyo sa ekonomiya ay makabuluhan, at ang buong pamumuhunan ay nadagdagan ng frequency control control system ay maaaring mabawi sa higit sa isang taon.
