01 Panimula:

Sa mga nagdaang taon, ang mga kagamitan sa paghuhugas ng pang -industriya ay pangunahing batay sa kagamitan sa paghuhugas ng tubig, at ang aplikasyon ng mga dalas ng mga converter ay naging mas sikat. Samakatuwid, ang mga dalas ng mga convert ay nagdala ng isang bagong rebolusyon sa teknolohiya sa mga kagamitan sa paghuhugas ng industriya. Ang D71 Inverter ay may built-in na simpleng pag-andar ng PLC, na maaaring mapagtanto ang awtomatikong multi-speed, pasulong at reverse function na walang panlabas na magsusupil. Mayroon itong malawak na hanay ng mga aplikasyon sa industriya ng pang -industriya na washing machine.

02 Mga Tampok:

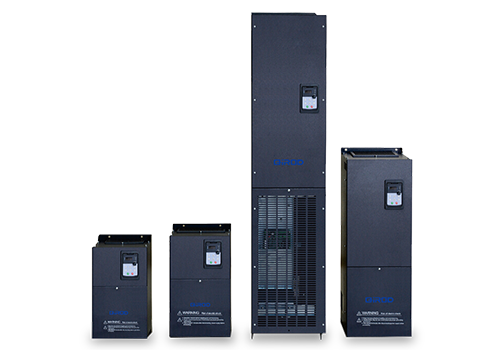

Ang D71 ay isang inverter na naka-mount na pader, ang saklaw ng kapangyarihan ay 0.75kW-500kW, ang antas ng boltahe ng papasok na boltahe ng linya ay 380V-480V, at ang paraan ng control ay ang kontrol ng vector nang walang bilis ng sensor.

Ang D71 ay may isang kayamanan ng mga aparato ng control, kabilang ang 8 digital input (Li1-LI8), 2 analog input (AI), 2 relay output (TA), 2 anal output (AO), 5V auxiliary power supply para sa analog power supply na nakapirming input, 24V Auxiliary power supply ay ginagamit para sa digital input, lahat ng Li/Ta, AI/AO ay maaaring malayang mag-programmed sa mga function.

Ang interface ng Modbus ay karaniwang pagsasaayos ng D71, walang kinakailangang pagpipilian. Ang D71 ay maaaring konektado sa mas mataas na antas ng mga sistema ng automation sa pamamagitan ng Modbus.

03 kalamangan:

· Malaking panimulang metalikang kuwintas, 1.5 beses ang output ng metalikang kuwintas sa open-loop 0.5Hz, na may malakas na kapasidad ng pag-load ng mababang-dalas;

· Mayroon itong kalamangan ng mabilis na tugon ng metalikang kuwintas, at kapag ang pag -load ay nagbabago, ang kasalukuyang pagbabagu -bago ay maliit;

· Malaking disenyo ng margin ng module ng IGBT, na angkop para sa pangmatagalang operasyon ng madalas na pasulong at baligtarin ang mataas na kasalukuyang;

· Mataas na bilis ng pagkontrol ng bilis, matatag na bilis sa mataas na dalas; Built-in na simpleng pag-andar ng PLC, hindi na kailangan para sa panlabas na washing machine controller;

· Ito ay may malakas na kakayahang umangkop sa kapaligiran, at ang ganap na independiyenteng disenyo ng air duct ay maaaring mapabuti ang paglaban sa mga malupit na kapaligiran tulad ng polusyon ng langis, alikabok at mamasa -masa na init.

04 Panimula ng System:

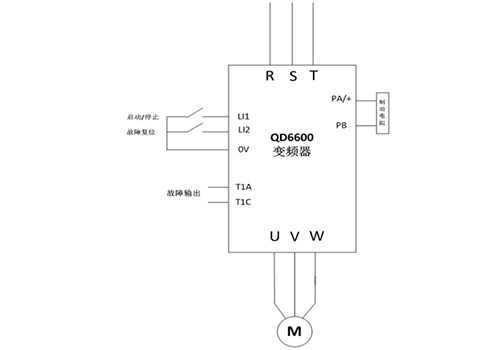

Sa sistemang ito, ang 7.5kW motor ng pang-industriya na washing machine ay kinokontrol ng D71 11kW inverter, ang pag-andar ng washing machine controller ay natanto sa pamamagitan ng built-in na simpleng PLC function, at ang mabilis na pagpepreno at paradahan ay natanto sa pamamagitan ng braking risistor.

05 Teknikal na Parameter:

06 sa paggamit ng site:

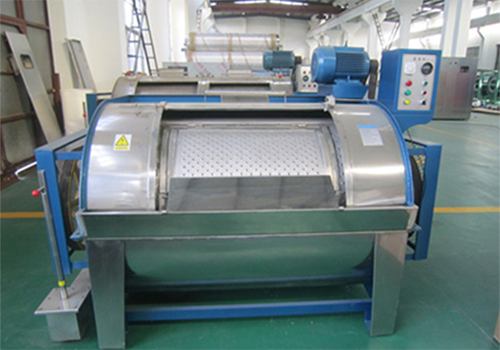

Ayon sa sitwasyon sa espasyo sa site, ang isang D71 series inverter ay naka-install sa control cabinet, at ang pag-install ng inverter at on-site na motor ay tulad ng ipinapakita sa figure.

07 Tumatakbo na Resulta:

Ang Industrial Washing Machine Control System gamit ang D71 Inverter ay inilagay sa loob ng higit sa tatlong taon, at nakamit ang mahusay na mga benepisyo sa ekonomiya at panlipunan:

Ang aparato ng control ay nagpapatakbo ng maaasahan, may mahusay na kakayahang umangkop sa kapaligiran, maaaring pigilan ang mga malupit na kapaligiran tulad ng polusyon ng langis, alikabok at mamasa -masa na init, at may mababang rate ng pagkabigo;

Napakahusay na kasalukuyang paglilimita ng mga katangian, malakas na kapasidad ng labis na karga, ay maaaring epektibong mabawasan ang labis na labis na pag -convert ng dalas, labis na proteksyon, at i -maximize ang pagpapatuloy ng produksyon;

Ang mga benepisyo sa ekonomiya ay makabuluhan, at ang buong pamumuhunan ay nadagdagan ng sistema ng control control control ay maaaring mabawi sa higit sa isang taon.

08 Mga Pakinabang ng Customer:

Built-in na simpleng pag-andar ng PLC, pag-save ng gastos sa customer;

Ang bilis ng pagtakbo ay matatag sa buong proseso upang matiyak ang mga kinakailangan sa proseso ng paglilinis;

Ang ingay ay makabuluhang nabawasan at mas tahimik;

Ang mga benepisyo sa ekonomiya ay makabuluhan, at ang buong pamumuhunan ay nadagdagan ng sistema ng control control control ay maaaring mabawi sa higit sa isang taon.
