01 Panimula:

Ang industriya ng papel ay isang mahalagang pangunahing industriya ng hilaw na materyal na malapit na nauugnay sa pag -unlad ng pambansang ekonomiya at mga panlipunang gawain, at isang mahalagang industriya ng haligi ng pambansang ekonomiya ng aking bansa. Sa kasalukuyan, higit sa 80% ng mga kagamitan sa paghahatid ng mga bagong machine ng papel ay nagpatibay ng mga inverters ng AC drive.

Ang Refiner ay isang napaka -kritikal na bahagi ng paggawa ng pulp. Ang linya ng produksiyon ng pulp nito ay binubuo ng isang serye ng mga kagamitan sa pagsuporta. Upang mapagbuti ang kahusayan ng produksyon at matiyak ang kalidad ng pulp, ang bawat bahagi ng paghahatid ay nangangailangan ng isang mataas na antas ng koordinasyon. Sa kasalukuyan, ang mahalagang paghahatid ng mga advanced na linya ng produksyon ay nagpatibay ng conversion ng dalas. magmaneho. Ang D71 Inverter ay may malawak na hanay ng mga aplikasyon sa industriya ng papel.

02 Mga Tampok:

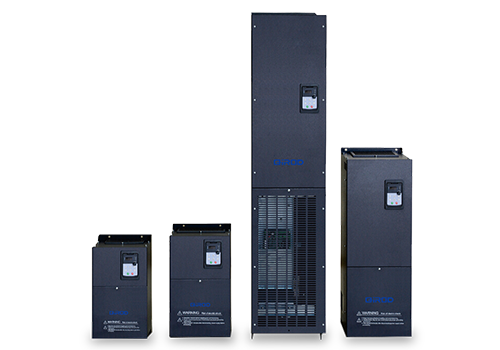

Ang D71 ay isang inverter na naka-mount na pader, ang saklaw ng kapangyarihan ay 0.75kW-500kW, ang antas ng boltahe ng papasok na boltahe ng linya ay 380V-480V, at ang paraan ng control ay ang kontrol ng vector nang walang bilis ng sensor.

Ang D71 ay may isang kayamanan ng mga aparato ng control, kabilang ang 8 digital input (Li1-LI8), 2 analog input (AI), 2 relay output (TA), 2 anal output (AO), 5V auxiliary power supply para sa analog power supply na nakapirming input, 24V Auxiliary power supply ay ginagamit para sa digital input, lahat ng Li/Ta, AI/AO ay maaaring malayang mag-programmed sa mga function.

Ang interface ng Modbus ay karaniwang pagsasaayos ng D71, walang kinakailangang pagpipilian. Ang D71 ay maaaring konektado sa mas mataas na antas ng mga sistema ng automation sa pamamagitan ng Modbus.

03 kalamangan:

· Malaking panimulang metalikang kuwintas, 1.5 beses ang output ng metalikang kuwintas sa open-loop 0.5Hz, natutugunan ang mga kinakailangan ng operasyon ng refiner;

· Mayroon itong kalamangan ng mabilis na tugon ng metalikang kuwintas, at kapag ang pag -load ay nagbabago, ang kasalukuyang pagbabagu -bago ay maliit;

· Mayroon itong mahusay na kapasidad ng labis na karga at kakayahang umangkop sa kapaligiran, at may mataas na pagiging maaasahan ng pagpapatakbo;

· Super Power Grid Adaptability, Anti-Power Grid Fluctuation Kakayahan Hanggang sa ± 15%, upang matiyak ang katatagan ng boltahe ng output, kasalukuyang, bilis;

· Napakahusay na kasalukuyang paglilimita ng mga katangian, malakas na kapasidad ng labis na karga, ay maaaring epektibong mabawasan ang labis na labis na pag -convert ng dalas, labis na proteksyon, at i -maximize ang pagpapatuloy ng produksyon;

· Ito ay may malakas na kakayahang umangkop sa kapaligiran, at ang ganap na independiyenteng disenyo ng air duct ay maaaring mapabuti ang paglaban sa mga malupit na kapaligiran tulad ng polusyon ng langis, alikabok at mamasa -masa na init.

04 Panimula ng System:

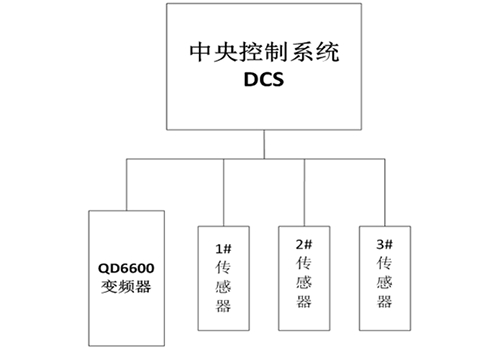

Sa sistemang ito, ang 110kW pangunahing motor ng refiner ay hinihimok ng D71 110kW inverter, at ang sentral na control system DCS ay konektado sa lahat ng mga executive na sangkap at sensor ng buong linya ng produksyon upang masubaybayan ang mga kondisyon ng patlang ng bawat sistema ng paghahatid sa totoong oras. Kinokontrol ng sentral na sistema ng kontrol ang pagsisimula, dalas na setting, pag-reset ng kasalanan at iba pang mga utos ng lahat ng mga inverters, at sabay na nangongolekta ng data tulad ng kasalukuyang, boltahe, boltahe ng bus, at dalas ng pagpapatakbo ng lahat ng mga inverters upang masubaybayan ang bawat inverter sa real time.

05 Teknikal na Parameter:

06 sa paggamit ng site:

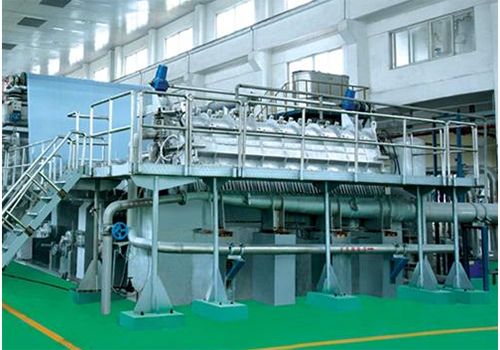

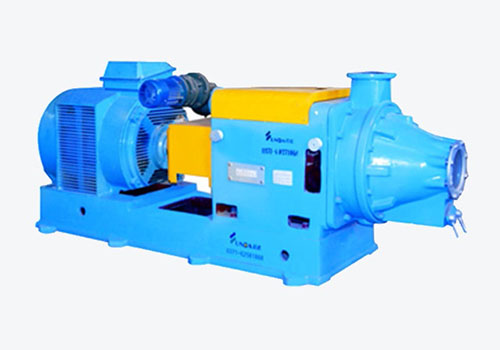

Ayon sa sitwasyon sa espasyo sa site, ang isang D71 series inverter ay naka-install sa control cabinet, at ang pag-install ng inverter at on-site na motor ay tulad ng ipinapakita sa figure.

07 Tumatakbo na Resulta:

Ang sistema ng control ng refiner gamit ang D71 inverter ay inilagay sa pagpapatakbo ng higit sa tatlong taon, at nakamit ang mahusay na mga benepisyo sa ekonomiya at panlipunan:

Ang aparato ng control ay nagpapatakbo ng maaasahan, may mahusay na kakayahang umangkop sa kapaligiran, maaaring pigilan ang mga malupit na kapaligiran tulad ng polusyon ng langis, alikabok at mamasa -masa na init, at may mababang rate ng pagkabigo;

Napakahusay na kasalukuyang paglilimita ng mga katangian, malakas na kapasidad ng labis na karga, ay maaaring epektibong mabawasan ang labis na labis na pag -convert ng dalas, labis na proteksyon, at i -maximize ang pagpapatuloy ng produksyon;

Ang halaga ng pagpapakain ay kinokontrol ng aktwal na pagpapatakbo ng kasalukuyang motor, at mayroon itong labis na pre-alarm function at function na walang biyahe, na masisiguro ang kaligtasan ng motor at ang pagpapatuloy ng paggawa;

Ang mga benepisyo sa ekonomiya ay kapansin -pansin, ang epekto ng pag -save ng kuryente ay higit sa 20%, at ang buong pamumuhunan ay nadagdagan ng sistema ng control control control ay maaaring mabawi sa higit sa isang taon.

08 Mga Pakinabang ng Customer:

Maginhawang regulasyon ng bilis, na maaaring matiyak ang pantay na paghahalo ng pintura at daluyan; Bawasan ang pagkawala ng gearbox, lubos na makatipid ng mga gastos sa pagpapanatili;

Ang komprehensibong pag -andar ng proteksyon ng dalas ng converter ay nagsisiguro sa pagpapatuloy ng produksyon;

Ang regulasyon ng bilis ng online na bilis, iba't ibang mga uri ay gumagamit ng iba't ibang mga bilis ng paggiling;

Ang mga benepisyo sa ekonomiya ay makabuluhan, at ang buong pamumuhunan ay nadagdagan ng frequency control control system ay maaaring mabawi sa higit sa isang taon
