01 Panimula:

Ang yunit ng pumping ay ang pangunahing kagamitan sa kasalukuyang paggawa ng langis, ang bilang nito ay higit sa 100,000. Ang kabuuang naka -install na kapasidad ng electric motor ay 35 milyong kW, at ang taunang pagkonsumo ng kuryente ay higit sa 10 bilyong kWh. Ang pagkonsumo ng kuryente ng yunit ng pumping ay nagkakahalaga ng halos 40% ng kabuuang pagkonsumo ng kuryente ng patlang ng langis, at ang kahusayan ng operasyon ay napakababa, ang average na kahusayan ng operasyon ay 25% lamang, ang kadahilanan ng kapangyarihan ay mababa, at ang basura ng enerhiya ng kuryente ay malaki. Samakatuwid, ang potensyal na pag-save ng enerhiya ng mga yunit ng pumping ay napakalaki, at ang industriya ng petrolyo ay isang pangunahing industriya para sa pagtaguyod ng "pag-save ng enerhiya ng mga sistema ng motor". Sa pamamagitan ng paggamit ng D71 frequency converter, ang batas ng paggalaw ng yunit ng pumping ay maaaring maiakma sa pagbabago ng mga kondisyon ng pagtatrabaho ng langis nang maayos, upang mapagbuti ang kahusayan ng system at makamit ang layunin ng pag -save ng enerhiya at pagtaas ng produksyon.

02 Mga Tampok:

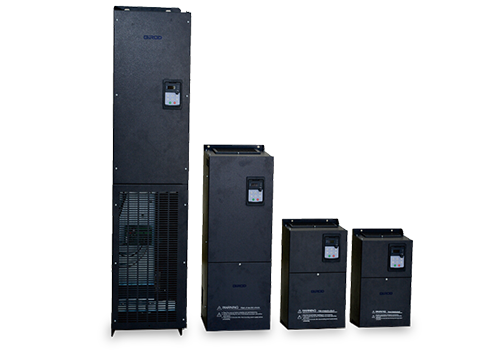

Ang D71 ay isang inverter na naka-mount na pader, ang saklaw ng kapangyarihan ay 0.75kW-500kW, ang antas ng boltahe ng papasok na boltahe ng linya ay 380V-480V, at ang paraan ng control ay ang kontrol ng vector nang walang bilis ng sensor.

Ang D71 ay may isang kayamanan ng mga aparato ng control, kabilang ang 8 digital input (Li1-LI8), 2 analog input (AI), 2 relay output (TA), 2 anal output (AO), 5V auxiliary power supply para sa analog power supply na nakapirming input, 24V Auxiliary power supply ay ginagamit para sa digital input, lahat ng Li/Ta, AI/AO ay maaaring malayang mag-programmed sa mga function. Ang interface ng Modbus ay karaniwang pagsasaayos ng D71, walang kinakailangang pagpipilian. Ang D71 ay maaaring konektado sa mas mataas na antas ng mga sistema ng automation sa pamamagitan ng Modbus.

03 kalamangan:

· Magandang mababang-dalas na pagganap ng metalikang kuwintas (1.5 beses ang output ng metalikang kuwintas kapag open-loop 0.5Hz), mababang-dalas na malaking metalikang kuwintas;

· Ang 15kW at sa itaas ay nilagyan ng karaniwang mga reaktor ng DC, na gumaganap nang maayos sa harmonic control at katatagan, na tumutulong sa mga customer na makatipid ng mga gastos sa hardware;

· Mayroon itong kalamangan ng mabilis na tugon ng metalikang kuwintas, at kapag ang pag -load ay nagbabago, ang kasalukuyang pagbabagu -bago ay maliit;

· Mayroon itong mahusay na kapasidad ng labis na karga at kakayahang umangkop sa kapaligiran, at may mataas na pagiging maaasahan ng pagpapatakbo;

· Napakahusay na kasalukuyang paglilimita ng mga katangian, malakas na kapasidad ng labis na karga, ay maaaring epektibong mabawasan ang labis na labis na pag -convert ng dalas, labis na proteksyon, at i -maximize ang pagpapatuloy ng produksyon;

· Ito ay may malakas na kakayahang umangkop sa kapaligiran, at ang ganap na independiyenteng disenyo ng air duct ay maaaring mapabuti ang paglaban sa mga malupit na kapaligiran tulad ng polusyon ng langis, alikabok at mamasa -masa na init.

04 Panimula ng System:

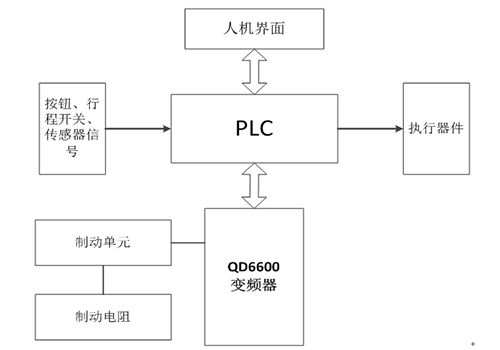

Sa sistemang ito, ang isang D71 110kW inverter ay nagtutulak ng 75kW motor ng pumping unit kowtow, at nag-uugnay sa touch screen, Plc at inverter sa system sa pamamagitan ng RS-485 serial na komunikasyon. Napagtanto ng inverter ang pagkonsumo ng enerhiya sa pagpepreno sa pamamagitan ng yunit ng pagpepreno at risistor ng pagpepreno.

05 Teknikal na Parameter:

06 sa paggamit ng site:

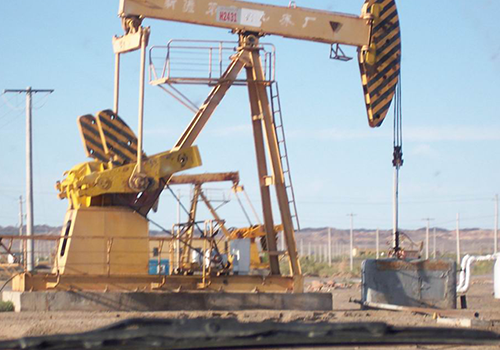

Ayon sa sitwasyon sa espasyo sa site, ang isang D71 series inverter ay naka-install sa control cabinet, at ang pag-install ng inverter at on-site na motor ay tulad ng ipinapakita sa figure.

07 Tumatakbo na Resulta:

Ang Oilfield Pumping Unit Kowtow Machine Control System gamit ang D71 Inverter ay inilagay sa pagpapatakbo ng higit sa tatlong taon, at nakamit ang mahusay na mga benepisyo sa ekonomiya at panlipunan:

Ang aparato ng control ay nagpapatakbo ng maaasahan, may mahusay na kakayahang umangkop sa kapaligiran, maaaring pigilan ang mga malupit na kapaligiran tulad ng polusyon ng langis, alikabok at mamasa -masa na init, at may mababang rate ng pagkabigo;

Ang bilis ng pagkuha ay maaaring nababagay nang pabago -bago, pag -save ng enerhiya at pagtaas ng paggawa ng langis ng krudo sa parehong oras;

Napakahusay na kasalukuyang paglilimita ng mga katangian, malakas na kapasidad ng labis na karga, ay maaaring epektibong mabawasan ang labis na labis na pag -convert ng dalas, labis na proteksyon, at i -maximize ang pagpapatuloy ng produksyon.

08 Mga Pakinabang ng Customer:

Ang epekto ng mga mekanikal na bahagi ay maliit, ang dami ng pagpapanatili ng kagamitan ay nabawasan, at ang gastos sa pagpapanatili ay lubos na nai -save;

Ang komprehensibong pag -andar ng proteksyon ng inverter ay nagsisiguro sa pagpapatuloy ng produksyon;

Ang epekto ng pag -save ng enerhiya ay kapansin -pansin, at ang paggawa ng langis ng krudo ay lubos na nadagdagan;

Ang operasyon ng system ay ligtas at maaasahan, at ang mga benepisyo sa ekonomiya ay kapansin -pansin.
