01 Panimula:

Karamihan sa mga extruder ng tornilyo ay karaniwang hinihimok ng mga motor ng DC, ngunit sa mabilis na pag -unlad ng mga elektronikong aparato ng elektronik at teknolohiya ng microprocessor, ang panukala ng teorya ng AC control at ang pagpapabuti ng AC control software sa mga nakaraang taon, ang teknolohiya ng AC drive ay mas angkop para sa maraming mga aplikasyon. Ang mga drive ng DC ay mas mabisa. Ang mga serye ng D71 ay ginagamit sa mga extruder ng tornilyo at may mas mahusay na bilis ng kontrol sa bilis at bilis ng pagtugon ng metalikang kuwintas kaysa sa mga drive ng DC.

02 Mga Tampok:

Ang D71 ay isang inverter na naka-mount na pader, ang saklaw ng kapangyarihan ay 0.75kW-500kW, ang antas ng boltahe ng papasok na boltahe ng linya ay 380V-480V, at ang paraan ng control ay ang kontrol ng vector nang walang bilis ng sensor. Ang D71 ay may isang kayamanan ng mga aparato ng control, kabilang ang 8 digital input (Li1-LI8), 2 analog input (AI), 2 relay output (TA), 2 analog output (AO), 5V auxiliary power supply para sa analog power supply ang nakapirming input 24V Auxiliary power supply ay ginamit para sa digital input, at lahat ng LI/TA, AI/AO ay maaaring malayang mag-programmed upang tukuyin ang mga function.

Ang interface ng Modbus ay karaniwang pagsasaayos ng D71, walang kinakailangang pagpipilian. Ang QD6600 ay maaaring konektado sa isang mas mataas na antas ng sistema ng automation sa pamamagitan ng Modbus.

03 kalamangan:

· Ang teorya ng control ng vector ay advanced, ang kakayahan ng computing ng system ay napakalakas, ang load metalikang kuwintas ay maaaring mabilis na napansin, kontrolado at mabayaran, at ang over-torque na kakayahan ay malakas;

· Mataas na kahusayan, tungkol sa 5% na mas mataas kaysa sa parehong sistema ng DC drive system;

· Tiyakin na ang pagganap ng output ng motor ay walang sobrang pag -init; Mababang dalas ng malaking metalikang kuwintas, 0.5Hz 150% na na -rate na metalikang kuwintas;

· Ang bilis ng tugon ng yugto ng servo, maliit ang pagbabagu -bago kapag ang load metalikang kuwintas ay nagbabago nang masakit;

· Magbigay ng proteksyon ng tornilyo sa pamamagitan ng pag -andar ng limitasyon ng metalikang kuwintas;

· Mayroon itong mahusay na kapasidad ng labis na karga at kakayahang umangkop sa kapaligiran, at may mataas na pagiging maaasahan ng pagpapatakbo;

· Ang ganap na independiyenteng disenyo ng air duct ay maaaring mapabuti ang paglaban sa mga malupit na kapaligiran tulad ng polusyon ng langis, alikabok at kahalumigmigan;

04 Panimula ng System:

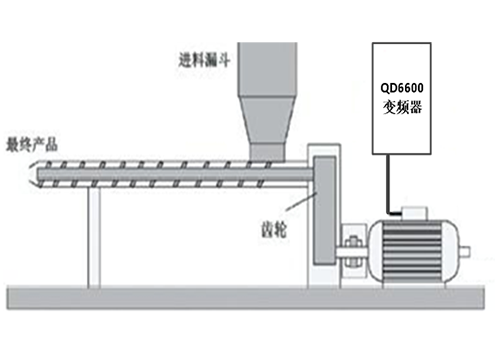

Sa sistemang ito, ang isang D71 18.5kW frequency converter ay nagtutulak ng 11kW pangunahing motor ng screw extruder. Ang dalas na sanggunian ng pangunahing inverter ng motor ay ibinibigay ng Plc sa pamamagitan ng interface ng RS485. Sa panahon ng operasyon, ang bilis ay maaaring arbitraryo na mabago sa touch screen upang mapagtanto ang tumpak na sanggunian ng bilis ng pangunahing motor; Kasabay nito, binabasa ng PLC ang dalas at kasalukuyang ng inverter sa pamamagitan ng komunikasyon ng Modbus.

05 Teknikal na Parameter:

06 sa paggamit ng site:

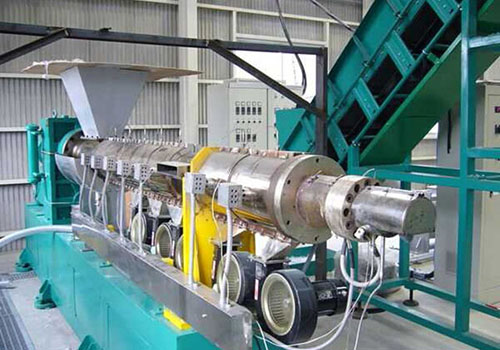

Ayon sa sitwasyon sa espasyo sa site, ang isang D71 Series inverter ay naka-install sa control cabinet, at ang pag-install ng inverter at on-site na motor ay tulad ng ipinapakita sa figure

07 Tumatakbo na Resulta:

Ang sistema ng control extruder ng tornilyo gamit ang D71 inverter ay inilagay sa loob ng higit sa tatlong taon, at nakamit ang mahusay na mga benepisyo sa ekonomiya at panlipunan:

Ang aparato ng control ay nagpapatakbo ng maaasahan, may mahusay na kakayahang umangkop sa kapaligiran, maaaring pigilan ang mga malupit na kapaligiran tulad ng polusyon ng langis, alikabok at mamasa -masa na init, at may mababang rate ng pagkabigo;

Napakahusay na kasalukuyang paglilimita ng mga katangian, malakas na kapasidad ng labis na karga, ay maaaring epektibong mabawasan ang labis na labis na pag -convert ng dalas, labis na proteksyon, at i -maximize ang pagpapatuloy ng produksyon;

Mataas ang bilis ng control control, at ang mga produkto ng produksyon ay higit na naaayon sa mga kinakailangan;

Ang system ay may mataas na bilis ng regulasyon ng bilis, na maginhawa para sa mga tauhan na on-site na gumana.

08 Mga Pakinabang ng Customer:

Ang inverter at spindle motor ay tumatakbo nang matatag, binabawasan ang mga gastos sa pagpapanatili;

Ang komprehensibong pag -andar ng proteksyon ng inverter ay nagsisiguro sa pagpapatuloy ng produksyon;

Ang paggawa ng mga produkto ay higit na naaayon sa mga kinakailangan, at ang rate ng depekto ay lubos na nabawasan;

Ang mga tauhan sa site ay mas madaling mapatakbo at magkaroon ng katumpakan ng mataas na bilis ng regulasyon.
