01 Panimula:

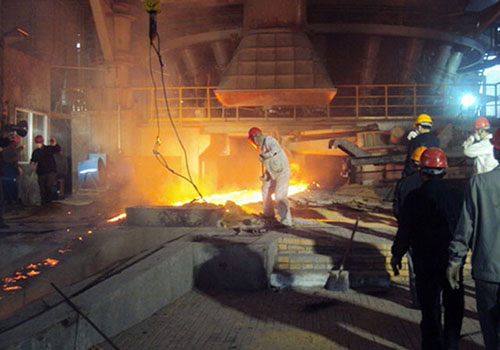

Ang pagsabog ng pugon ng pugon ay isa sa mga mahahalagang proseso ng proseso ng paggawa (paggawa ng bakal, paggawa ng bakal, paghahagis at pag -ikot) sa industriya ng bakal at bakal, at ang sistema ng pagsingil ng pugon ay isang pangunahing link sa pagsabog ng pugon na paggawa ng bakal. Ang mga hilaw na materyales ay patuloy na ipinadala sa pugon ng pugon sa pamamagitan ng tuktok ng hurno upang matiyak ang normal na demand ng pagsabog ng pugon na bakal. Ang RVE32 frequency converter ay may isang mature na aplikasyon sa dobleng pag-hoisting at sistema ng pagpapakain ng hurno ng pagsabog ng bakal.

02 Mga Tampok:

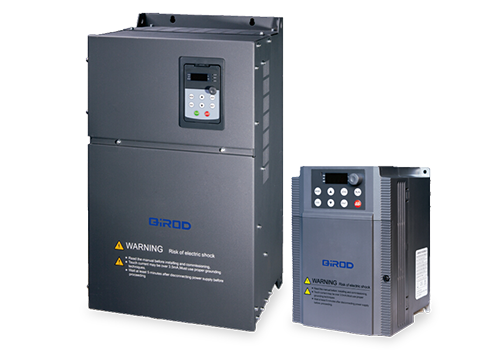

Ang RVE32 ay isang inverter na naka-mount na pader, ang saklaw ng kapangyarihan ay 0.75kW-500kW, ang antas ng boltahe ng papasok na boltahe ng linya ay 380V-480V, at ang pamamaraan ng control ay kontrol ng vector nang walang bilis ng sensor. Ang RVE32 ay may isang kayamanan ng mga aparato ng control, kabilang ang 8 digital input (LI1-LI8), 2 analog input (AI), 2 relay output (TA), 2 analog output (AO), 5V auxiliary power supply para sa analog power supply na naayos na input, 24V Auxiliary power supply ay ginagamit para sa digital input, lahat ng LI/TA, AI/AO ay maaaring malayang mag-programmed upang tukuyin ang mga functions.

Ang interface ng Modbus ay karaniwang pagsasaayos ng RVE32, walang kinakailangang pagpipilian. Ang RVE32 ay maaaring konektado sa mas mataas na antas ng mga sistema ng automation sa pamamagitan ng MODBUS.

03 kalamangan:

· Magandang mababang pagganap ng dalas (1.5 beses ang output ng metalikang kuwintas sa 0.5Hz bukas na loop), na mas mahusay na nakakatugon sa buong mga kinakailangan sa pag -load;

· Mayroon itong kalamangan ng mabilis na tugon ng metalikang kuwintas, at kapag ang pag -load ay nagbabago, ang kasalukuyang pagbabagu -bago ay maliit;

· Mayroon itong mahusay na kapasidad ng labis na karga at kakayahang umangkop sa kapaligiran, at may mataas na pagiging maaasahan ng pagpapatakbo;

· Ang pagganap ng low-frequency output ay mabuti, ang tugon ng metalikang kuwintas ay mabilis, at ang bilis ng pag-stabilize ng bilis ay mataas.

· Napakahusay na kasalukuyang paglilimita ng mga katangian, malakas na kapasidad ng labis na karga, ay maaaring epektibong mabawasan ang labis na labis na pag -convert ng dalas, labis na proteksyon, at i -maximize ang pagpapatuloy ng produksyon;

· Malakas na kakayahang umangkop sa kapaligiran, ganap na independiyenteng disenyo ng air duct ay maaaring mapabuti ang paglaban sa mga malupit na kapaligiran tulad ng polusyon ng langis, alikabok at kahalumigmigan;

04 Panimula ng System:

Sa sistemang ito, ang isang 160kW hoist motor ay hinihimok ng isang RVE32 200kW inverter, at ang isang hoist ay sabay -sabay na nagtutulak sa kaliwa at kanang dalawang troli upang umakyat at pababa sa bawat isa, iyon ay, ang isa sa mga troli ay nagpapakain paitaas, at ang iba pang troli ay bumaba para sa isang walang laman na kotse. Ang boltahe ng inverter bus ay maaaring pumped up sa mga okasyon tulad ng deceleration braking at top loading, at ang panlabas na yunit ng pagpepreno at braking risistor ay ginagamit upang makamit ang mabilis na pagpepreno at paghinto.

05 Teknikal na Parameter:

06 sa paggamit ng site:

Ayon sa sitwasyon sa espasyo sa site, ang isang RVE32 series inverter ay naka-install sa control cabinet, at ang pag-install ng inverter at on-site na motor ay tulad ng ipinapakita sa figure.

07 Tumatakbo na Resulta:

Ang sabog ng pugon na dobleng sistema ng pagkontrol sa feed ng kotse gamit ang RVE32 inverter ay inilagay sa pagpapatakbo ng higit sa tatlong taon, at nakamit ang mahusay na mga benepisyo sa ekonomiya at panlipunan.

Ang aparato ng control ay nagpapatakbo ng maaasahan, may mahusay na kakayahang umangkop sa kapaligiran, maaaring pigilan ang mga malupit na kapaligiran tulad ng polusyon ng langis, alikabok at mamasa -masa na init, at may mababang rate ng pagkabigo;

Napagtanto ang makinis na pag-angat at bilis ng pagbabago ng feeder, at maiwasan ang kababalaghan ng malaking pagsisimula ng panginginig ng boses, madaling slippage at trailer na kababalaghan ng tradisyonal na sistema ng winch;

Napakahusay na kasalukuyang paglilimita ng mga katangian, malakas na kapasidad ng labis na karga, ay maaaring epektibong mabawasan ang labis na labis na pag -convert ng dalas, labis na proteksyon, at i -maximize ang pagpapatuloy ng produksyon.

08 Mga Pakinabang ng Customer:

Ang epekto ng mga mekanikal na bahagi ay maliit, ang dami ng pagpapanatili ng kagamitan ay nabawasan, at ang gastos sa pagpapanatili ay lubos na nai -save;

Ang komprehensibong pag -andar ng proteksyon ng dalas ng converter ay nagsisiguro sa pagpapatuloy ng produksyon;

Ang operasyon ng system ay ligtas at maaasahan, at ang mga benepisyo sa ekonomiya ay kapansin -pansin.
