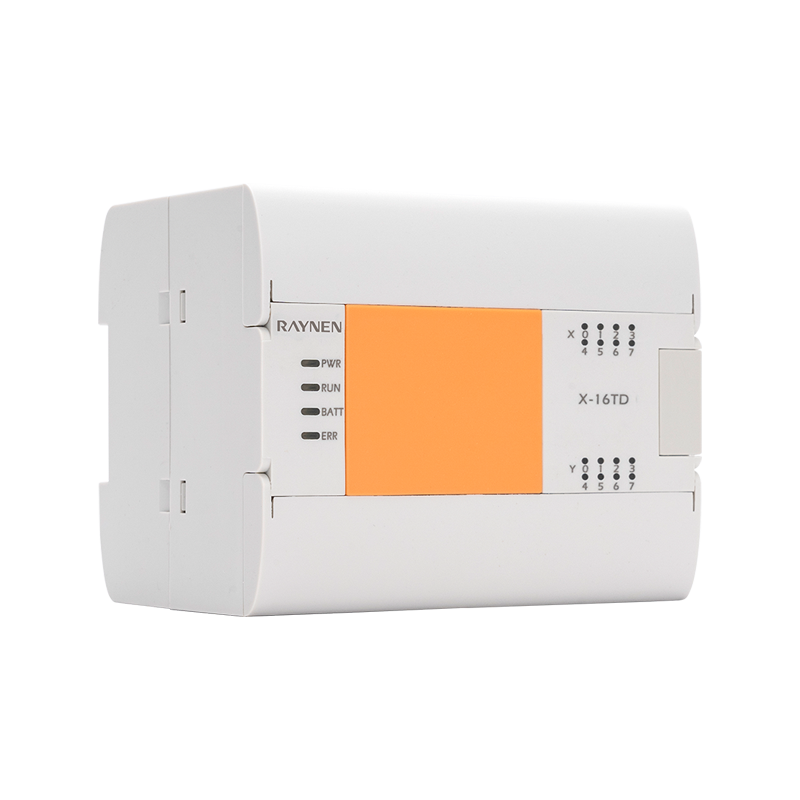

Buod ng Produkto
| | • Sa pamamagitan ng mahusay na pagproseso ng data, tatlong mataas na bilis ng pagbibilang at iba pang mga pag-andar • Ang real-time na orasan, ang data ng kapangyarihan ay permanenteng nai-save • Suportahan ang isang BD Board at Max ang lumawak ng hanggang sa 7 module |
Kalamangan
| | | | |
| Interface | Input/output | Pagpapalawak card | BD Board |
| Pinagsamang Network Port RS232/485 | 3-way high-speed counter | Pinalawak na mga module ng MAX 7 | Suportahan ang 1 BD Board |
Model nomenclature

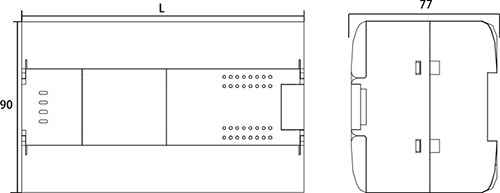

Laki ng produkto (yunit: mm)
| |
|
Parameter
| Item | Mga pagtutukoy ng kapangyarihan | |||||
| Xe-16ra | Xe-24ra | Xe-32ra | Xe-40ra | Xe-60ra | ||
| Pagkonsumo ng kuryente | 10w | 12w | 12w | 113W | 14w | |
| Nagtatrabaho boltahe | Minimum na halaga | 100vac | ||||
| Gitnang Halaga | 220vac | |||||
| Pinakamataas na halaga | 240vac | |||||
| Limitahan ang boltahe ng input | AC 85V ~ AC100V, AC 240V ~ AC264V | |||||
| Payagan ang agarang oras ng pag -agos ng kuryente | Para sa lumilipas na mga outage ng kuryente sa ibaba 5ms, magpapatuloy ang operasyon | |||||
| Power fuse | 60v 2a | |||||
| Impulse kasalukuyang | 12a, 0.5ms sa ibaba/28.8V dc | |||||
| DC24V B inigyan ng kapangyarihan | 300mA sa ibaba | |||||
| DC5V build-in power | 800mA sa ibaba | |||||
| Item | Mga pagtutukoy ng kapangyarihan | |||||
| Xe-16ra | Xe-24ra | Xe-32ra | Xe-40ra | Xe-60ra | ||
| Numero ng pag -input | 8 | 14 | 16 | 24 | 36 | |
| Mataas na bilis ng counter | solong phase 200kHz [3 pc]; AB Phase 100kHz [3 PC] | |||||
| Uri ng input | PNP/NPN | |||||
| Boltahe ng signal ng input | Uri ng Pinagmulan ng DC: DC20.4V ~ 28.8V | |||||
| Impedance ng input | X0-x5 | 3.3k | ||||
| X6-x7 | 5.6k | 3.3k | ||||
| X10 sa itaas | - | 5.6k | ||||
| Sa input inductance kasalukuyang | X0-x5 | 5mA sa itaas | ||||
| X6-x7 | 4ma | 5mA sa itaas | ||||
| X10 sa itaas | - | 4 mA sa itaas | ||||
| Off input inductance kasalukuyang | 1ma sa itaas | |||||
| Oras ng pagtugon sa input | ＜ 4.5ms | |||||
| Form ng signal ng input | Walang input ng contact ng boltahe | |||||
| Sink input: NPN open-collector transistor | ||||||
| Pinagmulan ng input: PNP open-collector transistor | ||||||
| Input loop paghihiwalay | Ang paghihiwalay ng Optocoupler | |||||
| Pagpapakita ng mga aksyon sa pag -input | Ang LED sa panel ay nag -iilaw kapag ang Optocoupler ay hinihimok | |||||
| Item | Mga pagtutukoy ng kapangyarihan | ||||
| Xe-16ra | Xe-24ra | Xe-32ra | Xe-40ra | Xe-60ra | |
| Numero ng output | 8 | 10 | 16 | 16 | 24 |
| Uri ng output | Dry contact | ||||
| Na -rate na boltahe | 220vac | ||||
| Saklaw ng boltahe | 5 ~ 30vdc 5 ~ 250vac | ||||
| Surge Kasalukuyang (Max) | 5A 4S 10% cycle ng tungkulin | ||||
| Na -rate na kasalukuyang bawat punto (max) | 2a | ||||
| Lamp load [max] | 30W DC/200W AC | ||||
| Oras ng pagtugon (24V, 2K load) | 10ms | ||||
| On-Resistance [Connect Point] | 0.22 (max kapag bago) | ||||
| Dalas ng pulso [max] | 1Hz | ||||
| Mekanikal na siklo ng buhay | 10000000 (walang pagkarga) | ||||
| Makipag -ugnay sa Buhay | 100000 (na -rate na pag -load) | ||||
| Shield | 500m (normal na output) | ||||
| un-kalasag | 150m (normal na output) | ||||
Mga mapagkukunan ng sangkap ng software
| Pangalan | Nilalaman | Malambot na uri ng sangkap | Nilalaman |
| X | 256 point | Bit elementooooo | X0 ~ x377 |
| Y | 256 point | Bit elementooooo | Y0 ~ Y377 |
| M | 7680 point | Bit elementooooo | M0 ~ M7679 |
| Sm | 512 point | Bit elementooooo | Sm8000~SM8511 |
| S | 4096 point | Bit elementooooo | S0 ~ S4095 |
| V | 8 point | Elemento ng salita | V0 ~ V7 |
| Z | 8 point | Elemento ng salita | Z0 ~ Z7 |
| T | 512 point | Elemento ng salita | T0 ~ T511 |
| C | 200 point | 16 bit elemento ng salita | C0 ~ C199 |
| C (32 bit) | 56 point | 32-bit na elemento ng salita | C200 ~ C255 |
| D | 8000 point | Elemento ng salita | D0 ~ D7999 |
| SD | 512 point | Elemento ng salita | SD8000 ~ SD8511 |
| R | 32768 point | Elemento ng salita | R0 ~ R32767 |
| Makagambala ang pag -input | 8 point | | I00*~ i07* |
| Makagambala ang timer | 3 point | | I6 ** ~ i8 ** |
| Makagambala ang counter | 6 point | | I010 ~ I060 |
| Master control na may pugad | 8 point | | N0 ~ n7 |
| Pointer p | 4096 point | | P0 ~ P4095 |
| Pare -pareho k | | | 16 -bit Range: -32768 ~ 32767 |
| | | 32 bit rang | |
| | | -2147483648 ~ 2147483647 | |
| Pare -pareho h | | | 16-bit Range: 0 ~ ffff |
| | | 32 bit range: 0 ~ ffffffff | |
| Tunay na numero (e) | | | -3.40 × 10-38 ~ -1.17 × 10-38, 1.17x10-38 ~ 3.40 × 1038 |
| String ng character | | | Isang character na half-corner na naka-frame sa pamamagitan ng "", na may maximum na 32 character |
Mataas na bilis ng counter
| Input Pamamahagi | Solong phase solong counter | AB Phase Counter | AB Phase Counter | |||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C243 | C244 | C246 | C247 | C248 | C249 | C251 | C252 | C253 | C254 | |
| X0 | U/D........ | | | | | | U/D........ | | U | | | U | A | A | | |
| X1 | | U/D........ | | | | | R | | D | | | D | B | B | | |
| X2 | | | U/D........ | | | | | U/D........ | | U | | R | R | | A | |
| X3 | | | | U/D........ | | | | R | | D | | S | | | B | |
| X4 | | | | | U/D........ | | | S | | | U | | | | | A |
| X5 | | | | | | U/D........ | | | | | D | | | | | B |
