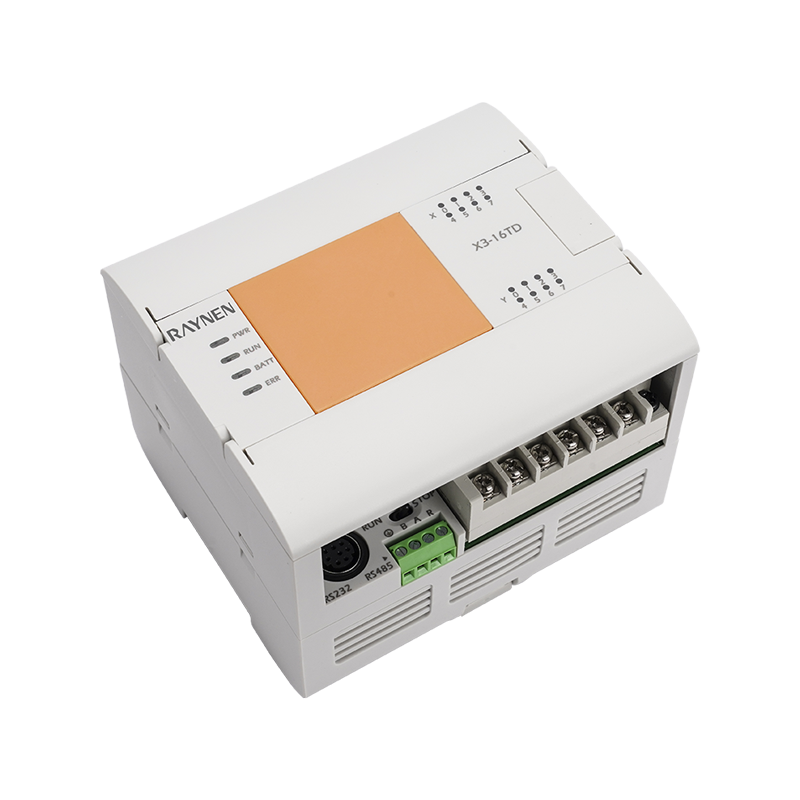

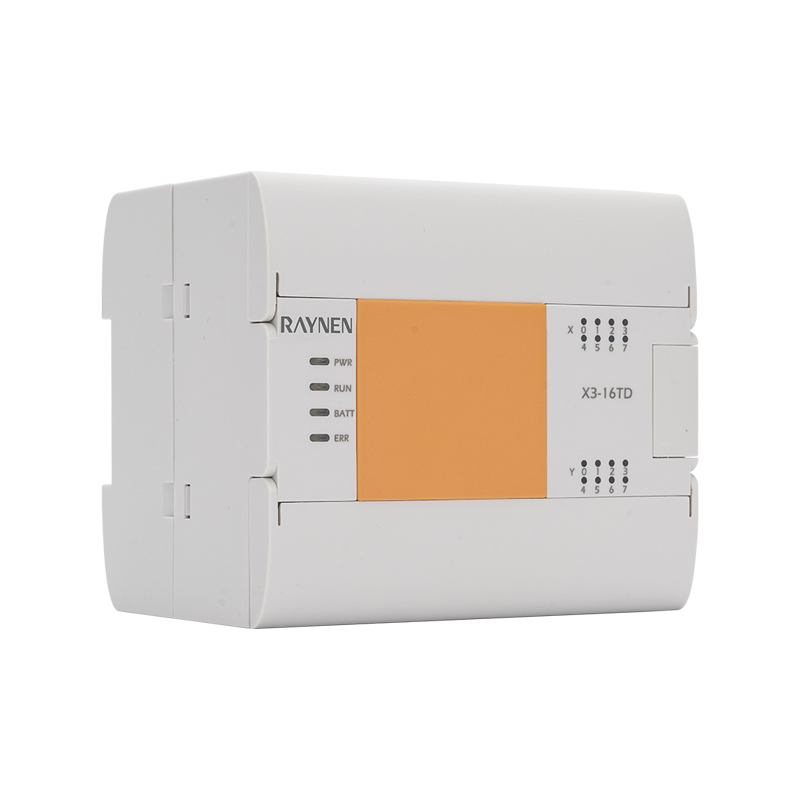

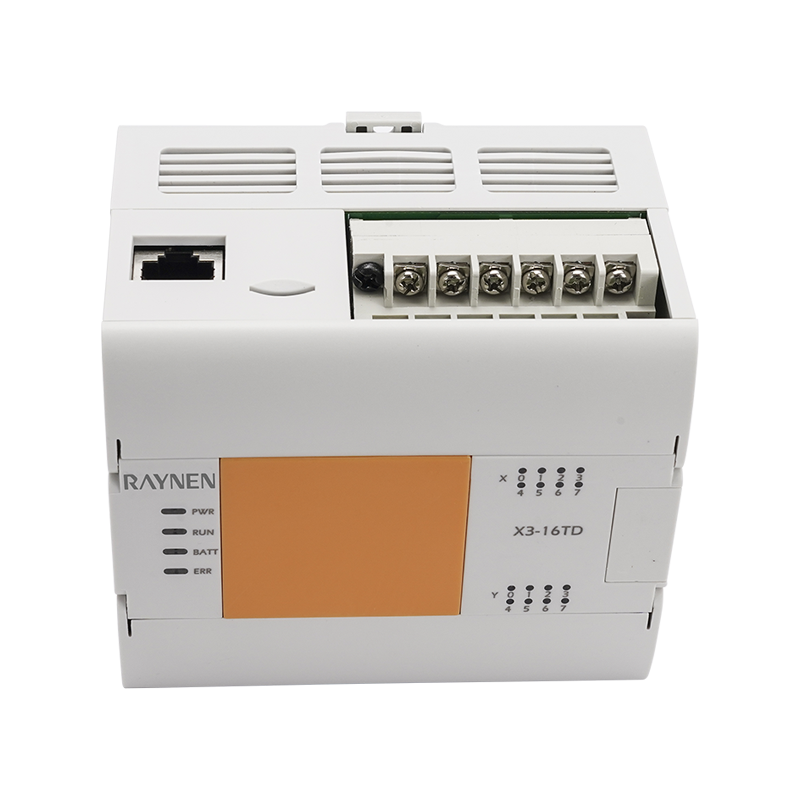

X3 Pinahusay na Programmable Logic Controller

X3 pinahusay na PLC, na may 2-6 axis 200K high-speed pulse output, high-speed counting, linear interpolation at circular interpolation at iba pang mga function ng control control, 3-8 channel high-speed counter real-time orasan, power-off data permanenteng imbakan. Ang Optocoupler Circuit Isolation, pagpapalawak ng 7 module, Suporta sa 1 BD Board.

Kumuha ng isang quote I -download

PreV：X Relay Programmable Logic Controller Susunod：X2 Standard Programmable Logic Controller

Parameter
Makipag -ugnay sa amin

Buod ng Produkto

• na may 2-6 axis high-speed pulse output, high-speed counting, linear interpolation at arc interpolation at iba pang mga function ng control control;

• real-time na orasan, ang data ng kapangyarihan ay permanenteng nai-save;

• Ang mga module ng MAX 7 ay maaaring mapalawak.

Kalamangan

Interface

Input/output

Pagpapalawak card

BD Board

Pinagsamang Network Port RS232/485

3-8 channel high-speed counter

2-6 axis 200k high-speed pulse

Pinalawak na mga module ng MAX 7

Suportahan ang 1 BD Board

Model nomenclature

Laki ng produkto (yunit: mm)

Modelong PLC	L
X3E-16TD-E0	104
X3E-24TD-E0	132
X3E-32TD-E0	150
X3E-40TD-E0	165
X3E-60TD-E0 $	210

Parameter

Item	Mga pagtutukoy ng kapangyarihan
	X3e-16td	X3e-24td	X3e-32td	X3e-40td	X3e-60td
Pagkonsumo ng kuryente	10w	12w	12w	13w	14w
Power boltahe	DC24V
Saklaw ng boltahe	DC 20.4 ~ 28.8V
Payagan ang agarang oras ng pag -agos ng kuryente	Para sa lumilipas na mga outage ng kuryente sa ibaba 5ms, magpapatuloy ang operasyon
Power fuse	60v 2a
Impulse kasalukuyang	12a, 0.5ms sa ibaba/28.8V dc
DC24V B inigyan ng kapangyarihan	300mA sa ibaba
DC5V build-in power	800mA sa ibaba

Item		Mga pagtutukoy ng kapangyarihan
		X3e-16td	X3e-24td	X3e-32td	X3e-40td	X3e-60td
Numero ng pag -input		8	14	16	24	36
Mataas na bilis ng numero		Single Phase 200KHz [3 PCs] AB Phase 100KHz [3 PCS]	Single Phase 200kHz [4 PCs], AB Phase 100kHz [4 PCs]			Single Phase 200kHz [8 PC] AB Phase 100kHz [4 PCs]
Uri ng input		Uri ng paglubog/uri ng mapagkukunan
Boltahe ng signal ng input		Uri ng Pinagmulan ng DC: DC20.4V ~ 28.8V
Impedance ng input	X0-x5	3.3k
	X6-x7	5.6k	3.3k
	X10 sa itaas	-	5.6k
Sa input inductance kasalukuyang	X0-x5	5mA sa itaas
	X6-x7	4ma	5mA sa itaas
	X10 sa itaas	-	4ma above
Off input inductance kasalukuyang		1ma sa itaas
Oras ng pagtugon sa input		＜ 4.5ms
Form ng signal ng input		Walang input ng contact ng boltahe
		Sink input: NPN open-collector transistor
		Pinagmulan ng input: PNP open-collector transistor
Input loop paghihiwalay		Ang paghihiwalay ng Optocoupler
Pagpapakita ng mga aksyon sa pag -input		Ang LED sa panel ay nag -iilaw kapag ang Optocoupler ay hinihimok

Item		Mga pagtutukoy ng kapangyarihan
		X3e-16td	X3e-24td	X3e-32td	X3e-40td	X3e-60td
Numero ng output		8	10	16	16	24
Dalas ng pulso (max)		Nag-iisa 2 Axis 200k	Single-natapos na 4 axis 200k			Single-natapos 6 Axis 200k
Uri ng output		Transistor/output ng alisan ng tubig
Panlabas na Power Supply		DC5 ~ 30V
Max load	Resistive load	0.5a/paraan
	Inductive load	12w/DC24V
	Pag -load ng lampara	5W/DC24V
Kalagitnaan ng pag -load		5ma (dc5 ~ 24v)
Oras ng pagtugon	Off → On	Mataas na bilis: 5μs sa ibaba/10mA sa itaas (DC5 ~ 24V)
		Karaniwan: 0.2ms sa ibaba/200MaBove (DC24V)
	Sa → off	Mataas na bilis: 5μs sa ibaba/10mA sa itaas (DC5 ~ 24V)
		Karaniwan: 0.2ms sa ibaba/200MaBove (DC24V)
Paghiwalay ng loop		Ang paghihiwalay ng Optocoupler
Pagpapakita ng mga aksyon sa output		Ang LED sa panel ay nag -iilaw kapag ang Optocoupler ay hinihimok

Mga mapagkukunan ng sangkap ng software

Item	Pagganap
Input relay x	256 point	X0 ~ x377
Output relay y	256 point	Y0 ~ Y377
Auxiliary relay m	7680 point	M0 ~ LATCH START (Itakda ang Power Off Non-Hold Area)
		Latch Start ~ Latch End (Set Power Hold Area, Max M1023)
		Latch End ~ M7679 (Nakapirming Power Hold Area)
Espesyal na Auxiliary Relay SM	512 point	SM8000 ~ SM8511
Katayuan relay s	4096 point	S0 ~ S4095
Timer t	200 point	T0 ~ T199 (100ms time base)
	200 point	T192 ~ T199 (Subroutine Specialization)
	46 point	T200 ~ T245 (10ms time base)
	4 point	T246 ~ T249 (1ms Cumulative Type)
	6 point	T250 ~ T255 (100ms pinagsama -samang uri)
	256 point	T256 ~ T511 (1ms time base)
Counter 16 bit	200 point	C0 ~ C199
Counter 32 bit	56 point	C200 ~ C234
Mataas na bilis ng counter	-	C235 ~ C255
Magrehistro ang data d	8000 point	D0 ~ D7999
Espesyal na Data Rehistro SD	512 point	SD8000 ~ SD8511
Rehistro ng Index	16 point	V0 ~ V7, Z0 ~ Z7
Pagrehistro ng pagpapalawak	32768 point	R0 ~ R32767
Pointer	4096 point	P0 ~ P4095
Nagambala	6 point	I00* ~ i50* Input ang pag -input
	3 point	I6 ~ i8 makagambala sa tiyempo
	6 point	I010 ~ I060 Mataas na bilis ng counter na makagambala
Master control na may pugad	8 point	N0 ~ n7
pare -pareho k	-	16 bit range: -32768 ~ 32767, 32 bit range: -2147483648 ~ 2147483647
pare -pareho h	-	16 bit range: 0 ~ ffff, 32 bit range: 0 ~ ffffffff
Tunay na numero (e)	-	-3.40 × 10-38 ~ -1.17 × 10-38, 1.17x10-38 ~ 3.40 × 1038
String ng character	-	Ang maximum na haba ng isang character na half-corner na naka-frame sa pamamagitan ng "" ay 32 character

Mataas na bilis ng counter

Input

Pamamahagi

Solong phase solong counter

AB Phase Counter

C235

C236

C237

C238

C239

C240

C241

C242

C243

C244

C245

C246

C247

C248

C249

C250

C251

C252

C253

C254

C255

U/D...........

[#Input#]
