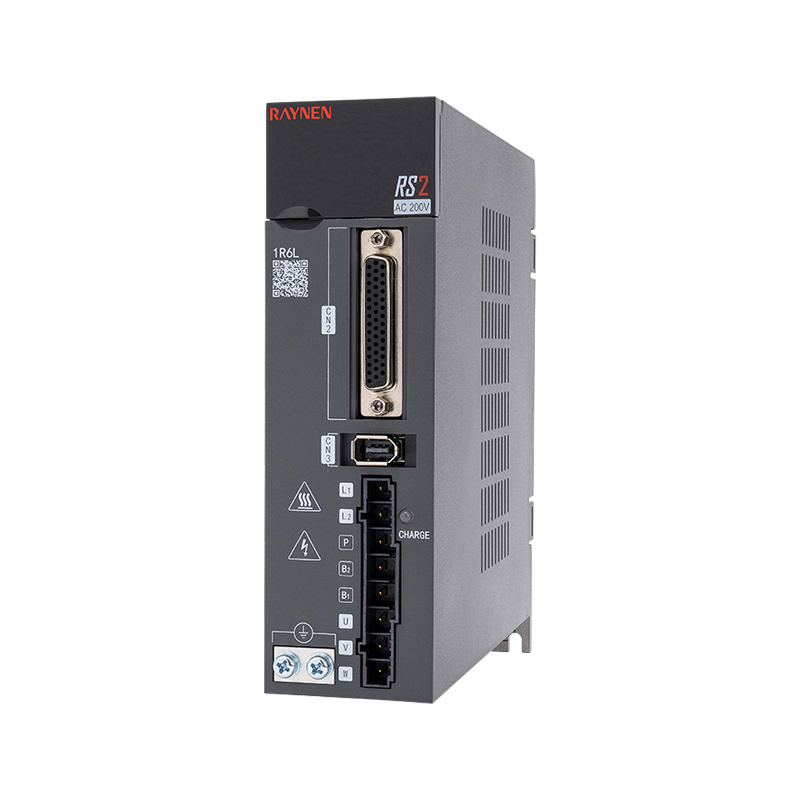

RS2 Servo Drive

RS2 Series Servo Drive, 3KHz Speed Loop Bandwidth, Power Hanggang sa 1kW, 23-bit na high-precision optical encoder para sa pagbagay sa motor. IGBT PWM Control, Sine Wave Kasalukuyang Drive Mode. Antas ng proteksyon IP20, antas ng polusyon sa kapaligiran PD20. $

Kumuha ng isang quote I -download

PreV：Walang nakaraang artikulo Susunod：RA3 Servo Drive

Parameter
Makipag -ugnay sa amin

Buod ng Produkto

Model Nomenclature $

Kahulugan ng Port


Laki a		Laki b
Hindi.	Pangalan	Hindi.	Pangalan
1	-	1	-
2	Mini USB	2	Mini USB
3	CN2	3	CN2
4	CN3	4	CN3
5	L1 、 L2	5	L1 、 L2
6	Preno	6	Preno
7	U 、 v 、 w	7	U 、 v 、 w
8	Ground screw	8	Ground screw
9	Singilin	9	Singilin
10	CN4/CN5	10	CN4/CN5
Paglalarawan: ① -: pitong -segment na digital na display ②Mini USB: RS232 interface, na konektado sa PC ③CN2: Output/Input Signal Connector, na konektado sa Programmable Controller (PLC) o Kontrol I/O ④cn3: Interface ng Encoder, na konektado sa encoder sa motor ng servo ⑤L1, L2: Pangunahing Circuit Power Supply, na konektado sa Single-Phase Power Supply (200 ~ 240VAC, 50/60Hz Power Supply) ⑥Brake: Gumamit ng panlabas na risistor ng preno ⑦u, v, w: servo drive output, konektado sa motor power connector (u, v, w) ⑧ground Screw: Kumonekta sa power ground at motor ground ⑨CHARGE: ilaw ng tagapagpahiwatig ng kuryente ⑩CN4/CN5: 485 Port ng komunikasyon

Mga pagtutukoy ng elektrikal

Single-phase 220V drive electrical specifications
Item		Laki a		Laki b
Modelo		1r6l	2r8l	5r5l	6r6l
Kapasidad ng Power Supply [KVA]		0.5	1	1.7	2
Patuloy na Output Kasalukuyang [Arms]		1.6	2.8	5.5	6.6
Agarang maximum na output kasalukuyang [armas]		5.9	9.3	16.9	17
Pangunahing circuit	Patuloy na Input Kasalukuyang [Arms]	2.4	5	8.7	11
	Pangunahing circuit power supply	Single Phase 200 ~ 240VAC, -15%~ 10%, 50/60Hz
Control loop	Control circuit power supply	Busbar Power Supply, Ibinahaging Power Supply Input at Rectification
Pagkawala ng kuryente	Pangunahing circuit power loss [W]	30.5	41	60.8	66.2
	Control circuit power loss [w]
Risistor ng pagpepreno	Preno resistor function	Opsyonal
	Halaga ng Paglaban [ω]	50	50	50	50
	Kapasidad [W]	30	30	50	50
	Panlabas na Minimum na Pinapayagan na Halaga ng Paglaban [Ω]	50	45	40	40
Paraan ng Paglamig		Likas na paglamig	Paglamig ng hangin
Antas ng Overvoltage		OVC III

Laki ng produkto

Laki a

Laki a - 1R6L/2R8L
W (mm)	50	W1 (mm)	38
H (mm)	185	H1 (mm)	174
D (mm)	175	Screw	3-M4

Laki b

Laki b - 5R5L/6R6L
W (mm)	60	W1 (mm)	48
H (mm)	185	H1 (mm)	174
D (mm)	175	Screw	3-M4

Diagram ng mga kable

Tandaan: Ipinapakita ng figure ang diagram ng mga kable ng serye ng RS2 Single Phase 220V Sukat A/B. Para sa mga diagram ng mga kable ng iba pang mga modelo, mangyaring makipag -ugnay sa Customer Service.

[#Input#]
