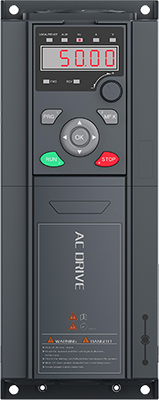

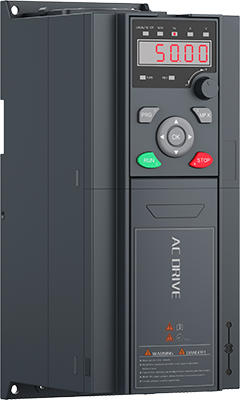

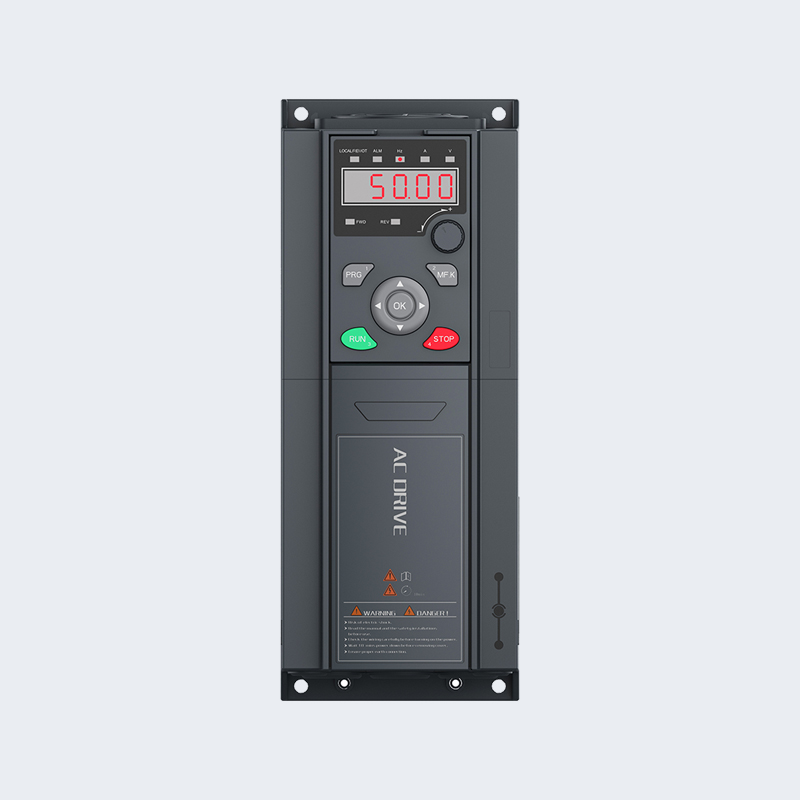

RVE35 380V 5.5-7.5kW three-phase series solar pump drive

380V 5.5-7.5kW vfd

RVE35-T3-5R5GB ~ RVE35-T3-7R5GB Series Solar Water Pump Drive Rated Voltage Level: 350VDC hanggang 800/900VDC input, 3 pH 380VAC hanggang 440VAC input. Ang buong serye ay nilagyan ng mga filter ng EMC bilang pamantayan at naipasa ang mga pagsubok sa pagiging tugma ng electromagnetic tulad ng pangkat ng pulso, pag -surge, at paglabas ng electrostatic. Electrostatic discharge 8kv/15kv; Surge I2L-2KV/L2G-4KV; BABANG INPUT PART -4KV/IO -2KV; Ang pamantayan sa pagsubok ay mas mataas kaysa sa pamantayan ng Schneider. $

Kumuha ng isang quote I -download

PreV：380V 7.5-15kW vfd Susunod：380V 0.75-4kW vfd

Parameter
Makipag -ugnay sa amin

Buod ng Produkto

RVE35 Series Solar Pump VFD
	DC /AC input
	Pinong disenyo
	MPPT

Parametric
	Modelo	RVE35-T3-5R5GB ~ RVE35-T3-7R5GB
	Boltahe	350VDC hanggang 800/900VDC input, 3 pH 380VAC hanggang 440VAC input
	P Rated (KW)	5.5/7.5
	Na -rate na kasalukuyang (a)	13/16A/25A
	MPPT VMP/VOC	540/660
	Mga Dimensyon (mm)	265105164

Mga background ng application

Sa mga nagdaang taon, sa pagtaas ng kalubhaan ng pandaigdigang "problema sa pagkain" at "problema sa enerhiya" na mga bomba ng tubig ng solar ay unti -unting na -hailed bilang epektibong mga produktong pagsasama ng industriya upang malutas ang problema ng pagtaas ng output ng efective na nilinang na lupa at pagpapalit ng enerhiya ng fossil na may malinis na enerhiya. Bilang isang resulta, ang isang umuusbong na modelo ng pang -ekonomiya ay ipinanganak kung saan ang industriya ng solar ay binuo kasama ang mga tradisyunal na industriya tulad ng agrikultura na konserbasyon ng tubig, kontrol sa disyerto, paggamit ng domestic water, at urban waterscape.

Mga Tampok ng Produkto

• Pinakamataas na Pagsubaybay sa Power Point (MPPT) na may mabilis na bilis ng pagtugon at matatag na operasyon

• Proteksyon ng Dry Run (sa ilalim ng pag -load)

• Motor maximum na kasalukuyang proteksyon

• Proteksyon ng lakas ng pag -input

• Mababang proteksyon ng dalas ng paghinto

• Ang curve ng pagganap ng PQ (Power/Flow) ay nagbibigay -daan sa pagkalkula ng daloy ng output mula sa bomba

• Digital na kontrol para sa ganap na awtomatikong operasyon, pag -iimbak ng data at mga pag -andar ng proteksyon

• Intelligent Power Module (IPM) para sa pangunahing circuit

• LED display operating panel at suportahan ang remote control

• Magagamit ang Dual Mode AC at DC Power Supply Input

• Mababang sensor ng pagsisiyasat ng tubig, at pag -andar ng antas ng kontrol sa tubig

• nakapaligid na temperatura para sa paggamit: -10 hanggang 50˚C.

Pinong disenyo Ang lugar ng pag -install ay nabawasan ng 50% Dami na nabawasan ng 30%
	Ang buong-awtomatikong tatlong-proof na patong na patong na patong ay ginagamit upang palalimin ang proteksiyon na layer ng circuit board, na epektibong pumipigil sa pinsala ng circuit board na sanhi ng alikabok ng hangin, kinakaing unti-unting gas at mahalumigmig na hangin.
	Gumawa ng full-automatic na kagamitan sa pagtuklas upang masubukan ang iba't ibang mga tagapagpahiwatig ng elektrikal at mga pag-andar ng proteksyon ng mga produkto sa ilalim ng na-rate na pag-load.
	Ang lahat ng mga fnished na produkto ay may edad sa ilalim ng pag -load para sa 48 oras sa isang mataas na temperatura ng 60 degree, at pagkatapos ay ang lahat ng mga de -koryenteng tagapagpahiwatig ay nasubok sa ilalim ng pag -load, upang mabawasan ang rate ng pagkabigo ng produkto.

Model Nomenclature $

Pangkalahatang Uri ng S2 Series:

VMP 310VDC o 220VAC input, 1/3 phase 0-220VAC output

Modeloo	Na -rate na kasalukuyang (a)	Output boltahe (VAC)	Naaangkop para sa Power (KW) Pump	Panlabas ng laki ng drive Hwd (mm)	MPPT VMP/VOC
RVE35-S2-0R7G	4	0-220	0.75	18786152	310/372
RVE35-S2-1R5G	7	0-220	1.5
RVE35-S2-2R2G	10	0-220	2.2
RVE35-S2-3G	13	0-220	3	265105164
RVE35-S2-4G	16	0-220	4	265105164

Pangkalahatang uri ng serye ng T3:

VMP540 hanggang 650VDC o 380 hanggang 460VAC input, 3 phase 0-380/460VAC output

Modeloo	Na -rate na kasalukuyang (a)	Output boltahe (VAC)	Naaangkop para sa Power (KW) Pump	Panlabas ng laki ng drive Hwd (mm)	MPPT VMP/VOC
RVE35-T3-0R7GB	2.5/3.7	0-380/440	0.75	18786152	540/660
RVE35-T3-1R5GB	3.7/5	0-380/440	1.5
RVE35-T3-2R2GB	5/10	0-380/440	2.2
RVE35-T3-4GB	10/13	0-380/440	4.0
RVE35-T3-5R5GB	13/16	0-380/440	5.5	265105164
RVE35-T3-7R5GB (Plastic Case)	16/25	0-380/440	7.5	265105164
RVE35-T3-7R5GB (Iron Case)	16/25	0-380/440	7.5	333150216
RVE35-T3-11GB	25/32	0-380/440	11
RVE35-T3-15GB	32/38	0-380/440	15
RVE35-T3-18GB	38/45	0-380/440	18	383180228
RVE35-T3-22GB	45/60	0-380/440	22	383180228
RVE35-T3-30GB	60/75	0-380/440	30	435175265
RVE35-T3-37GB	75/90	0-380/440	37	435175265
RVE35-T3-45G	90/110	0-380/440	45	670265358
RVE35-T3-55G	110/150	0-380/440	55
RVE35-T3-75G	150/170	0-380/440	75
RVE35-T3-90G	170/210	0-380/440	90	845305358
RVE35-T3-110G	210A/250	0-380/440	110
RVE35-T3-132G	250A/300	0-380/440	132
RVE35-T3-160G	300A/340	0-380/440	160	788500360
RVE35-T3-185G	340/380	0-380/440	185	788500360
RVE35-T3-200G	380/415	0-380/440	200	900540358
RVE35-T3-220G	415/470	0-380/440	220
RVE35-T3-250G	470/520	0-380/440	250
RVE35-T3-280G	520/600	0-380/440	280	1035620400
RVE35-T3-315G	600/680	0-380/440	315	1035620400
RVE35-T3-355G	680/750	0-380/440	355	1290780410
RVE35-T3-400G	750/810	0-380/440	400	1290780410

Mahusay na pagganap

	Ang kontrol ng high-performance vector upang mapabuti ang kawastuhan ng kagamitan
	Ang maximum na dalas ng output sa ilalim ng control ng vector ay umabot sa 1500 Hz, na maaaring makamit ang output ng bilis ng mataas na katumpakan sa loob ng 1O-tiklop na mahina na saklaw ng regulasyon ng bilis ng magnetic.

	Perpektong drive para sa magkasabay na motor
	Ang kasalukuyang alon ng magkasabay na motor sa mode na control ng open-loop vector sa 500 Hz na may 100% na na-rate na pag-load.

	Maaasahang disenyo ng dissipation ng init
	Ang independiyenteng dobleng teknolohiya ng disenyo ng air duct ay maaaring mapagtanto ang paggamit ng solar pump drive na may 50 ℃ temperatura ng singsing nang walang pagbabawas ng kapasidad.

Diagram ng mga kable

Para sa RVE35 0.75KW-7.5KW mga produkto, mangyaring tandaan ang sumusunod:

1. Ang produkto ay hindi naglalaman ng mga terminal ng pag -input ng x6 at x7;

2. Ang produkto ay nagsasama lamang ng 1 analog input, 1 analog output, at 1 relay output

[#Input#]
