Buod ng Produkto
● Pamantayang Kyn28 Gabinete, na idinisenyo nang mahigpit alinsunod sa Mga Pamantayan sa Proteksyon
● Fiber optic trigger
● Mode ng pagkuha ng PT, mas matatag kaysa sa electronic mode
● Sumunod sa internasyonal na mataas na boltahe na mga pagtutukoy ng elektrikal
● Ang mataas na bahagi ng boltahe at bahagi ng mababang boltahe ay ganap na nakahiwalay na ligtas at maaasahan
● Scalable lot interface
Mga pagtutukoy
 | Parametric | |
| Modelo | RSE1000-6-5000 | |
| Na -rate na boltahe | 6kv | |
| P Rated (KW) | 5000 | |
| Na -rate na kasalukuyang (a) | 600 | |
| Laki (w*h*d mm) | Napapasadyang | |
 | Modular na disenyo para sa madaling pag -install at pagpapanatili. Ang lakas ng pagkakabukod ay pinalawak |
| | Madaling i -install, i -debug at gamitin: Ang RVS ay isang kumpletong sistema ng kontrol at proteksyon ng motorstarting. Pinapayagan ang elektrikal na pagsubok ng buong system gamit ang mababang boltahe bago tumakbo sa mataas na boltahe. |
| | Ang 7-inch touchscreen LCD panel ay ginagamit upang gawing mas maginhawa ang pag-aayos ng programming at parameter. Ang kasalanan at real-time na pagsubaybay ay mas madaling maunawaan at pagbutihin ang kahusayan sa trabaho |
| | Mga setting ng pag -encrypt ng programa |

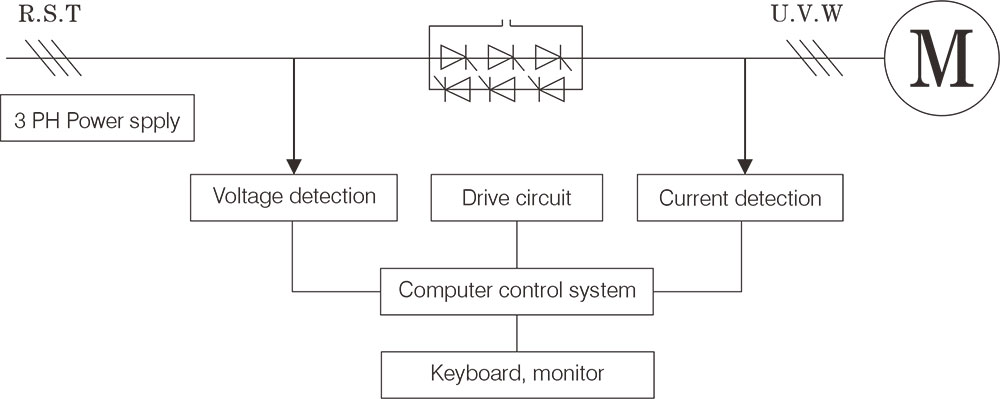

Diagram ng Prinsipyo ng Paggawa
Model Nomenclature $
6KV Rated Voltage Medium Voltage Soft Starter Selection Table
| Modeloo | Rate ng boltahe (KV) | Na -rate na kapangyarihan (KW) | Na -rate na kasalukuyang (A) | Mga Dimensyon (w*h*d) mm | |
| (-G) uri ng genenal | (-E) uri ng pagsasama | ||||
| RSE1000-6-420 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-630 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| RRSE1000-6-800 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1250 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1600 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| RSE1000-6-2500 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-6-3300 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-6-4150 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-6-5000 | 6 | 5000 | 600 | Napapasadyang | - |
10KV Rated Voltage Medium Voltage Soft Starter Selection Table
| Modeloo | Rate ng boltahe (KV) | Na -rate na kapangyarihan (KW) | Na -rate na kasalukuyang (A) | Mga Dimensyon (w*h*d) mm | |
| (-G) uri ng genenal | (-E) uri ng pagsasama | ||||
| RSE1000-10-420 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-630 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-800 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1250 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1600 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1800 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-2250 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| RSE1000-10-2500 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-10-2800 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-10-3500 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-10-4000 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-10-4500 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-10-5500 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-10-6500 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-10-7000 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-10-8500 | 10 | 8500 | 600 | Napapasadyang | - |
| RSE1000-10-10000 | 10 | 10000 | 720 | Napapasadyang | - |
| RSE1000-10-15000 | 10 | 15000 | 1080 | Napapasadyang | - |
Teknikal na data
| Pangunahing mga parameter | |
| Uri ng pag -load | Three-phase medium boltahe squirrel cage asynchronous motor, kasabay na motor |
| Dalas ng pagtatrabaho | 50Hz/60Hz ± 2Hz |
| pagkakasunud -sunod ng phase | Pinapayagan na magtrabaho sa anumang pagkakasunud -sunod ng phase (maaari itong itakda ng mga parameter) |
| Bypass contactor | Contactor na may direktang panimulang kapasidad |
| Kontrolin ang kapangyarihan | AC220V ± 15% |
| Proteksyon ng Overvoltage | Pagsipsip ng DV/DT |
| Simula ng dalas | Ambient Temperatura: -20 ℃ ~ 50 ℃ |
| Kondisyon ng Kapaligiran | 1-6 beses bawat oras |
| Relatibong kahalumigmigan: 5% - 95% na hindi nakakagulat | |
| Ang taas ay dapat na mas mababa sa 1500m | |
| HMI | |
| Wika | English / Chinese / Russian |
| Display ng instrumento | |
| Voltmeter | Ipakita ang three-phase pangunahing boltahe ng supply ng kuryente |
| Ammeter | Ipakita ang tatlong-phase pangunahing circuit kasalukuyang |
| Pag -andar ng Proteksyon | |
| Proteksyon ng pagkabigo sa phase | Sa panahon ng pagsisimula o operasyon, idiskonekta ang anumang yugto ng pangunahing supply ng kuryente |
| Overcurrent Protection | Sa paglipas ng kasalukuyang set ng proteksyon: 100 ~ 500% |
| Phase kasalukuyang proteksyon ng hindi balanse | 20 ~ 100% |
| Labis na karga ng proteksyon | Labis na karga ng proteksyon level:10A,20A,30A |
| Proteksyon ng undervoltage | Saklaw ： 50 ~ 100% |
| | Oras ng Aksyon ： 0 ~ 10s |
| Simula ng oras | Simula ng limitasyon ng oras ： 10 ~ 120s |
| Proteksyon ng Overvoltage | Kapag ang pangunahing boltahe ng supply ng kuryente ay mas mataas kaysa sa 120% ng na -rate na halaga |
| Proteksyon ng underload | Kapag ang pangunahing boltahe ng supply ng kuryente ay mas mababa kaysa sa 70% ng na -rate na halaga |
| Proteksyon ng grounding | Kapag ang grounding kasalukuyang ay mas malaki kaysa sa itinakdang halaga |
| Komunikasyon | |
| Protocol/Interface | Modbus rtu |
| Mga koneksyon sa network | Ang bawat RV ay maaaring makipag -usap sa 32 RVSS online |
| Function | Sundin ang katayuan ng operasyon at programming |
| Record ng data | |
| Record Record | Itala ang impormasyon ng kasalanan ng huling 1000 beses na $ |
